随着AI技术与户外演出深度融合，现代音响系统对功放的输出功率、动态响应及环境适应性提出极致要求。电源与Class D/H类功放拓扑作为音频能量输出的“心脏”，其核心功率开关器件MOSFET的选型直接决定系统效率、音质保真度、热管理及长期可靠性。本文针对户外演出对高功率、高效率、高稳定性的严苛需求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
图1: AI户外演出音响功放方案功率器件型号推荐VBP16R90SE与VBGQA1105与VBFB17R05SE与VBP19R25S与VBM2101N与VB2610N与产品应用拓扑图_01_total
MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统工况精准匹配：
1. 电压裕量充足：针对PFC级（~400V DC）与半桥/全桥功放级，额定耐压预留≥30%裕量，应对电网波动及感性负载反峰，如400V总线优先选≥600V器件。
2. 低损耗与高频特性优先：优先选择低Rds(on)（降低导通损耗）、低Qg与低Coss（降低开关损耗）器件，适配大动态音频信号的高频开关需求，提升能效并降低散热压力。
3. 封装匹配功率等级：大功率输出级（>500W）选热阻极低、电流能力强的TO247封装；中等功率级或辅助电源选TO220/TO252等封装，平衡散热与装配工艺。
4. 可靠性冗余：满足长时间连续高负荷演出需求，关注高结温能力、强抗冲击性与长寿命设计，适配户外温差、潮湿及震动等恶劣环境。
（二）场景适配逻辑：按功放拓扑与功率等级分类
按功能分为三大核心场景：一是PFC与高压DC-DC级（能量输入），需高耐压、高效率；二是Class D/H类功放输出级（能量核心），需极低导通电阻、优异开关特性以保障音质；三是辅助管理与保护电路（系统支撑），需高集成度与快速响应，实现参数与需求精准匹配。
二、分场景MOSFET选型方案详解
（一）场景1：PFC与高压DC-DC级（800W-3000W）——能量输入核心器件
此级处理交流整流后高压，需承受高电压应力并追求高效率转换。
推荐型号：VBP16R90SE（N-MOS，600V，90A，TO247）
- 参数优势：采用SJ_Deep-Trench技术，实现10V下Rds(on)低至18mΩ，90A连续电流能力满足千瓦级输入；TO247封装提供优异散热路径，热阻低。
- 适配价值：在400V总线PFC电路中导通损耗极低，支持高频开关（如65kHz），整机输入级效率可达98%以上，为后级功放提供稳定高效能量。
- 选型注意：确认系统最大输入功率与峰值电流，预留充足裕量；需搭配高性能PFC控制器及足够散热器，栅极驱动电流需≥2A以快速开关。

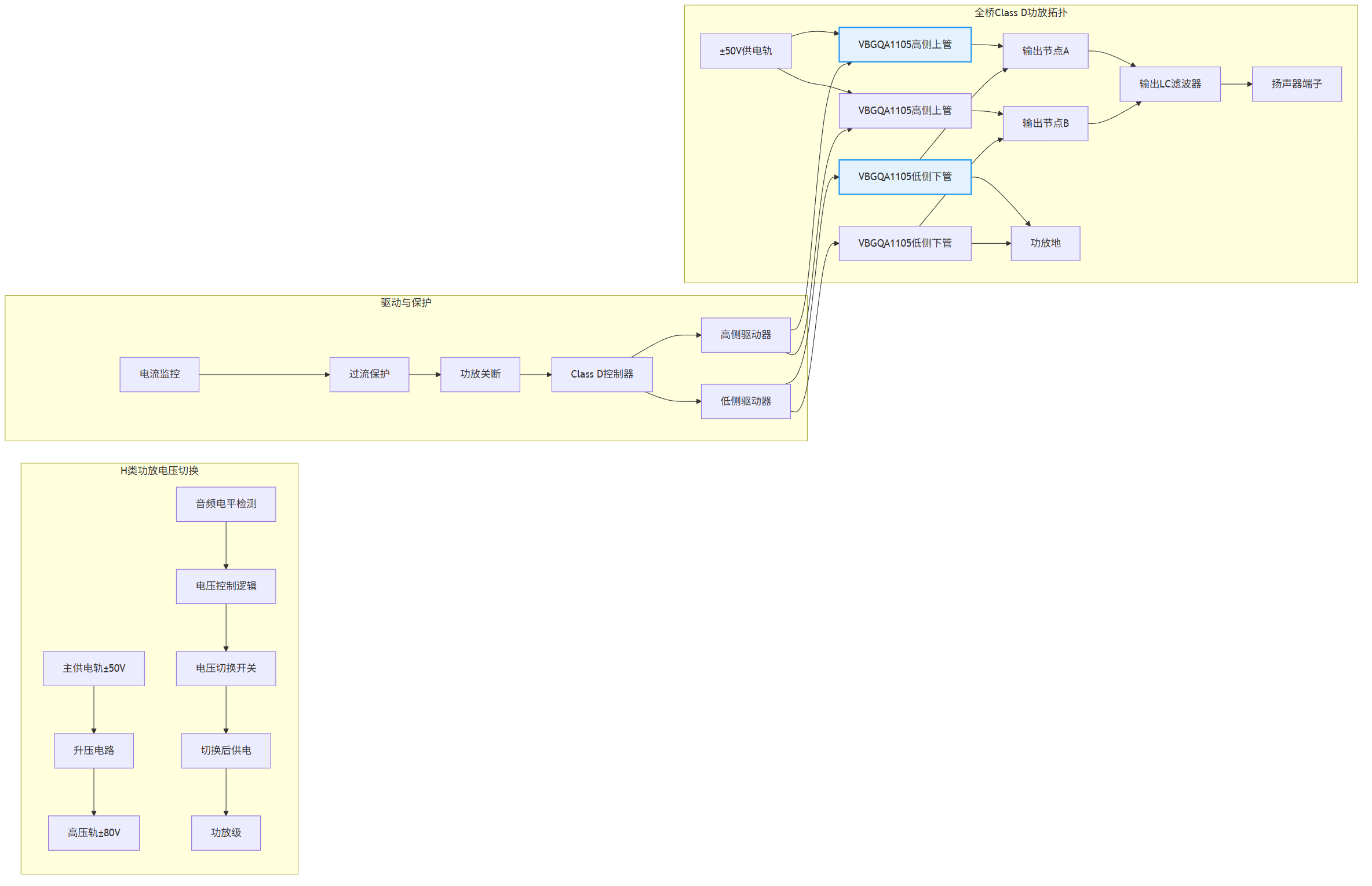

（二）场景2：Class D/H类功放输出级（500W-2000W/通道）——音频能量核心器件
此级直接驱动扬声器，要求极低的导通损耗与开关损耗以保障高保真与大动态。
推荐型号：VBGQA1105（N-MOS，100V，105A，DFN8(5x6)）
图2: AI户外演出音响功放方案功率器件型号推荐VBP16R90SE与VBGQA1105与VBFB17R05SE与VBP19R25S与VBM2101N与VB2610N与产品应用拓扑图_02_pfc
- 参数优势：采用先进SGT技术，10V下Rds(on)低至5.6mΩ，105A超大连续电流（峰值更高）可应对极低阻抗负载（如2Ω）；DFN8封装寄生电感极小，利于高频（>300kHz）开关并减少振铃。
- 适配价值：在±50V供电的H类或Class D功放中，极低的Rds(on)显著降低导通损耗，提升输出效率至95%以上，减少热量产生，保障音频信号纯净度与动态范围。
- 选型注意：精确计算输出峰值电流（考虑负载阻抗与节目素材），确保余量；DFN封装需底部大面积敷铜并连接散热器，对PCB设计和焊接工艺要求高。
（三）场景3：辅助电源与智能保护开关——系统支撑器件
用于低压辅助电源（如DSP、风扇供电）及扬声器保护继电器驱动，需可靠性与快速响应。
推荐型号：VBM2101N（P-MOS，-100V，-100A，TO220）
- 参数优势：-100V耐压提供高裕度，10V下Rds(on)仅11mΩ，导通压降极低；TO220封装易于安装散热，-100A大电流能力可直接用于大电流路径开关或同步整流。
- 适配价值：作为高侧开关用于智能电源序列管理或扬声器直流保护电路，响应快、损耗小，提升系统整体可靠性并实现节能待机。
- 选型注意：用于高侧开关时需注意电平转换驱动设计；根据实际电流（如风扇、控制电路）选择，通常工作在额定电流30%-70%区间以优化温升。
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
1. VBP16R90SE：配套专用高压栅极驱动IC（如IRS21844），驱动电阻需小以减少开关时间，并增加米勒钳位防止误导通。
2. VBGQA1105：需选用高速、大电流驱动能力的Class D功放专用驱动芯片（如IRS2092），优化栅极回路布局以最小化寄生电感。
3. VBM2101N：可采用专用MOSFET驱动IC或分立推挽电路进行高侧驱动，确保快速开通与关断。
（二）热管理设计：分级强化散热
1. VBP16R90SE与VBGQA1105：为核心发热器件，必须安装于大型散热器上，并采用导热硅脂填充间隙。PCB上需设计多散热过孔及大面积铜箔协助导热。
2. VBM2101N：根据实际电流决定散热规模，中等电流下配合小型散热片或依靠PCB敷铜即可。
整机需设计强制风冷系统，风道需直接吹向功率器件散热器，并具备温控调速功能。
图3: AI户外演出音响功放方案功率器件型号推荐VBP16R90SE与VBGQA1105与VBFB17R05SE与VBP19R25S与VBM2101N与VB2610N与产品应用拓扑图_03_amp
（三）EMC与可靠性保障
1. EMC抑制
- 1. 输入级（VBP16R90SE所在电路）需加入X/Y电容、共模电感及压敏电阻构成EMI滤波器。
- 2. 输出级（VBGQA1105所在电路）的功率走线应短而宽，输出可串联磁珠并并联RC snubber网络以抑制高频辐射。
- 3. PCB严格分区，数字地、模拟地、功率地单点连接，采用多层板设计。
2. 可靠性防护
- 1. 降额设计：最坏工况（高温、高输入电压）下，电压、电流均需降额使用，如VBP16R90SE在85℃环境下载流能力应降额至70%以下。
- 2. 过流/过温/过压保护：输出级需设置精准的过流检测与短路保护电路；所有功率器件附近布置NTC进行温度监控。
- 3. 浪涌与静电防护：电源输入端设置MOV及气体放电管；敏感MOSFET栅极可串联电阻并并联TVS。
四、方案核心价值与优化建议
（一）核心价值
图4: AI户外演出音响功放方案功率器件型号推荐VBP16R90SE与VBGQA1105与VBFB17R05SE与VBP19R25S与VBM2101N与VB2610N与产品应用拓扑图_04_thermal
1. 极致能效与音质：高压级与输出级低损耗器件组合，使整机效率突破90%，减少热能排放，同时为高保真音频还原奠定基础。
2. 高功率密度与可靠性：采用高性能封装与技术，在有限空间内实现千瓦级功率输出，并满足户外长时间严苛工况。
3. 系统智能化与保护完善：支撑智能电源管理与快速保护功能，提升系统稳定性和用户体验。
（二）优化建议
1. 功率适配：>3000W系统PFC级可并联VBP16R90SE或选用耐压更高的VBP19R25S（900V）；中功率功放输出级可选用VBFB17R05SE（700V/5A）用于高压部分。
2. 集成度升级：对于多通道中等功率系统，可考虑采用集成驱动与保护的功率模块以简化设计。
3. 特殊场景：对于移动式或空间极度受限的设备，可评估采用VBGQA1105的DFN封装以实现更紧凑布局，但需强化散热设计。
4. 辅助电路优化：低压小电流开关可选用SOT23封装的VB2610N以节省空间。
功率MOSFET选型是户外演出音响功放实现高功率、高保真、高可靠性的核心。本场景化方案通过精准匹配拓扑与功率需求，结合系统级热、EMC及防护设计，为研发提供全面技术参考。未来可探索宽禁带器件（如GaN）在超高频Class D功放中的应用，助力打造下一代极致性能的户外音频系统，震撼每一场视听盛宴。
