近年来，随着飞机液压系统向高压化、轻量化方向的持续发展，35MPa系统压力等级已成为新一代机载液压系统的重要技术路线。作为飞机滑行制动、防滑刹车等压力控制系统的核心元件，压力伺服阀的性能直接决定了整机的安全性与机动性。传统喷嘴挡板式两级伺服阀虽在20世纪50年代由美国MOOG公司率先推出并应用于飞机压力控制，但其结构复杂、对油液清洁度要求苛刻、抗污染能力不足等固有缺陷，导致堵、卡、漂等故障频繁发生，难以满足现代航空装备对高性能压力控制的需求。为克服上述问题，自20世纪80年代起，以直线力矩马达为驱动元件的直驱式压力伺服阀（Direct-Drive Pressure Servo Valve, DDPV）应运而生，其通过力矩马达直接驱动阀芯，取消了液压前置放大级，在简化结构的同时大幅提升了抗污染能力和长期稳定性。
在21MPa向35MPa系统压力跃升的背景下，DDPV面临着液动力增长30%~50%、局部温升可达80°C以上、密封与承压要求更为苛刻等一系列新挑战，这对结构设计、材料选择、控制策略及失效机理认知均提出了更高要求。本文系统梳理DDPV的工作原理与分类，综述国内代表性研究进展，并从结构本体设计、新型材料驱动、高性能控制方法和失效机理分析四个维度对其关键技术进行深入阐述，最后展望未来的研究方向。
一、液压系统压力跃升的工程意义与技术挑战
相较于常规21MPa系统压力等级，35MPa系统压力提升了约67%，这一显著的压力跃升不仅在本质上重新定义了伺服阀的设计准则，更引发了技术需求、应用场景和性能指标层面的系统性变革。根据液压功率基本公式，当系统压力从21MPa提升至35MPa时，在相同输出功率条件下，泵缸组件的体积与重量理论上可降低30%~40%，这对空间和重量极为敏感的机载液压系统具有重要的工程价值。
在应用场景层面，35MPa系统主要面向航空航天领域的高机动装备，如战斗机起落架收放系统、防滑刹车压力控制及电传飞控一体化系统等。这些场景要求伺服阀在过载高达10g、环境温度高达120°C的极端工况下保持稳定工作，且平均无故障时间需超过5000小时。在性能指标方面，35MPa压力等级要求DDPV实现频响带宽高于150Hz、滞环小于0.5%、零漂低于0.3%的严格指标，以在确保控制精度的同时支撑系统整体减重15%~20%的优化目标。
然而，35MPa系统压力所带来的技术挑战同样不容低估。高压差条件下阀口液动力增幅可达30%~60%，对驱动电机的输出力提出了更高要求，否则系统易出现响应迟滞、超调增大甚至无法克服静摩擦等问题。对于采用旋转力矩电机驱动的旋转直驱压力伺服阀（Rotary Direct-Drive Pressure Servo Valve, RDDPV）而言，旋转-直线转换机构进一步引入了偏载与非线性摩擦，在高压工况下加速了阀芯倾斜与卡滞风险。此外，高压节流导致的局部热积累效应显著增强，可能致使微米级配合间隙因热膨胀而改变，进而引发热卡滞失效。因此，围绕35MPa直驱式压力伺服阀的研究，亟需在频响带宽、滞环与零漂抑制、热管理与温度稳定性以及力−热耦合失效控制等方面实现系统性的技术突破。
二、直驱式压力伺服阀的工作原理与结构分类
DDPV采用力矩电机直接驱动阀芯，省去了传统两级伺服阀的液压前置放大级，通过电反馈闭环控制实现高精度压力调节。这一设计理念不仅简化了阀体结构，还从根本上降低了对油液清洁度的依赖，避免了颗粒物在细小孔道中的堵塞卡滞问题，同时减少了中间传递环节，抑制了由压力波动、温度变化及机械振动引起的零偏与零漂。

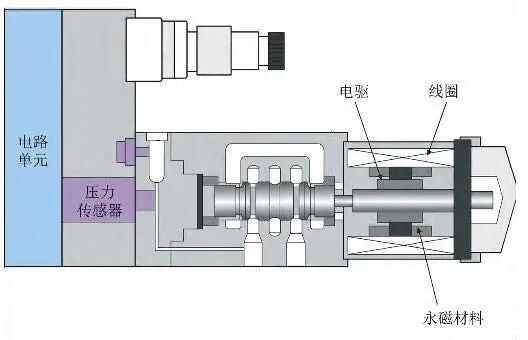

典型的DDPV主要由力矩电机、阀芯阀套组件、压力传感器和集成控制电路四部分构成。在工作过程中，集成控制电路接收输入指令信号，与阀输出口的压力传感器实时反馈信号进行比较并执行运算（如PID调节），生成的驱动信号发送至力矩马达。力矩马达产生与电流成正比的电磁力，直接推动阀芯位移以改变阀口开度，从而形成高精度的压力闭环负反馈控制系统。这一过程中，电反馈取代了传统机械反馈，使伺服阀易于集成多类型传感器，实现多信号检测与反馈控制。

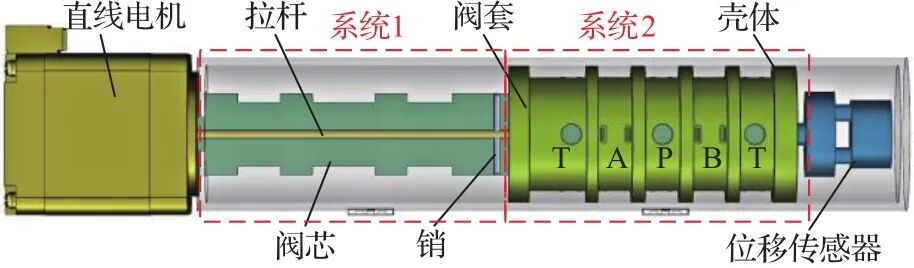

根据核心驱动元件的不同，DDPV可划分为直线直驱式与旋转直驱式两大类。直线直驱式压力伺服阀采用直线力矩马达作为驱动元件，马达输出力沿阀芯轴线方向直接推动阀芯运动，其优势在于结构简单、控制线性度好。然而，由于力矩马达与阀芯统一轴线布置，整阀包络尺寸偏大，在机载安装空间受限的应用场合存在一定局限。以MOOG公司D633系列为代表的直动阀即为该类结构的典型产品。
旋转直驱式压力伺服阀（RDDPV）则采用有限转角力矩电机作为驱动源，通过偏心凸轮或偏心小球等旋转-直线转换机构，将电机轴的旋转运动转化为阀芯的直线位移。该类阀的核心工作原理如下：电子控制器接收输入指令信号，与压力传感器检测的实际输出压力进行比较运算，输出PWM驱动信号至力矩电机；电机轴旋转带动末端的偏心驱动机构，将旋转运动转换为阀芯的直线位移，从而改变阀口开度并调节输出压力。压力传感器实时监测负载口压力并反馈至控制器，形成完整的压力闭环控制。由于力矩电机沿径向布置而非轴向串联，RDDPV的包络尺寸较直线直驱式阀大幅缩小，紧凑性更好，功率密度更高，已成为当前航空领域直驱式压力伺服阀的主流发展方向。RDDPV亦在RDDPV中提出了音圈电机（Voice Coil Motor, VCM）驱动的变体方案。音圈电机具有惯量小、无接触摩擦的显著优势，配合Halbach永磁阵列可有效提升气隙磁通密度和力输出能力，其加速度可达306倍重力加速度，位置闭环带宽可达350Hz。但音圈电机的输出力相对有限，在35MPa高压液动力增大时存在力不足的风险，且连续高频工作易产生热积累，需配合额外的冷却设计。
三、国内对DDPV的研究进展综述
我国对电液伺服阀的研究始于20世纪60年代末，最初以喷嘴挡板式两级伺服阀为主线，至90年代末已形成系列产品，流量覆盖1~500L/min，最高压力达31.5MPa。然而，喷嘴挡板式伺服阀结构工艺复杂、加工难度大，且对油液清洁度要求高（需NAS1638不低于7级），限制了其在航空领域的推广应用。“九五”期间，国内组织攻关研制直动式电液伺服阀，并于2009年形成系列产品推向市场，标志着国内电液伺服阀技术进入了新的发展阶段。
近年来，为响应航空、航天和海洋船舶等领域对高性能液压伺服阀的迫切需求，国内多家科研机构围绕直驱式压力伺服阀开展了系统研究。同济大学訚耀保教授团队在旋转直驱压力伺服阀领域取得了多项重要成果：建立了RDDPV的非线性数学模型，系统分析了偏心驱动机构参数对阀动静态特性的影响，并通过样机试验验证了其在飞机防滑制动系统中的适用性；针对RDDPV阶跃响应超调大、稳定时间长的问题，提出了电机转角与电流双闭环控制方法，有效降低了响应超调并提升了系统稳定性；针对小球式旋转直驱压力伺服阀（BRDDPSV）的静态测试卡滞问题，基于缝隙流理论和Coulomb摩擦理论建立了倾斜阀芯径向力模型及阀肩触壁静摩擦-滑动摩擦模型，揭示了偏心驱动下阀芯卡滞的力学机制。研究表明，增大阀芯与阀套初始半径间隙或减小小球偏离阀芯轴线的初始偏心量，均可有效提高阀芯不卡滞的压力阈值。
北京航空航天大学团队在直驱伺服阀的执行器与控制方面开展了创新性研究。焦宗夏教授团队研制了基于液压微位移放大结构的压电陶瓷直驱伺服阀（PZT-DDV），利用叠堆式压电陶瓷驱动大活塞以改变密闭容腔体积，实现小活塞端位移放大，满足大流量与高频响要求。在音圈电机直驱阀方面，该团队提出了一种基于Halbach永磁阵列的高加速度VCM设计方案，配合双闭环控制结构和非线性PID策略，实现了优异的高频动态性能。其团队还针对飞机制动系统的RDDPV建立了数学建模与分析，验证了其在航空制动系统中的应用可行性。
哈尔滨工业大学姜继海等研究了直接驱动式电液压力伺服阀的静动态特性。通过建立系统数学模型并进行仿真和试验分析，表明该阀具有体积小、重量轻、抗污染能力强、性能优良等特点，适用于飞机刹车系统等航空航天领域。刘劲松等系统对比了直接驱动式伺服阀与喷嘴挡板式伺服阀的工作原理与性能差异，分析了其在飞机防滑刹车系统中的应用效果，探讨了其在高性能、高可靠性领域的推广前景。
南京航空航天大学、西安交通大学、浙江大学及中科院等机构也在控制策略和结构设计方面开展了卓有成效的工作。南京航空航天大学团队开展了基于自抗扰控制技术的压力伺服阀非线性重构控制研究，针对飞机刹车系统的非线性因素，利用扩张状态观测器对系统外部扰动和测量噪声进行估计补偿，并通过RBF神经网络优化控制器参数，有效提高了系统的鲁棒性。西安交通大学学者提出了转阀式结构设计，在阀芯和阀套上开设对称通槽，通过相对转动实现流量与压力的调节，可有效平衡径向液动力，表现出较好的线性度。浙江大学Li等基于新型电涡流传感器设计了直动式电液伺服阀的位移传感系统，仿真结果显示该方案具有良好的静态与动态控制性能。中国科学院工程热物理研究所则针对航空发动机燃油调节系统的旋转直驱阀，提出了双闭环模糊PID控制策略，仿真结果表明在保证系统无超调的前提下显著缩短了响应时间，当存在液动力扰动时系统能更快恢复稳态。此外，华中科技大学、重庆大学等在音圈电机直驱阀设计和失效机理分析方面也作出了重要贡献。
四、DDPV关键技术分析
4.1 结构本体设计
在35MPa高压工况下，DDPV的结构设计需同时兼顾驱动能力提升、动态响应优化和可靠性保障三方面要求。国内外学者围绕驱动机构创新、阀芯运动方式优化和反馈检测手段改进三个方向开展了大量研究。
在驱动机构创新方面，以VCM为代表的直驱阀方案展现出显著的高频优势。与传统的直线力矩马达相比，VCM消除了铁芯涡流损耗和磁滞效应，惯量极小，可实现小于2ms的阶跃响应时间。在RDDPV的结构优化方面，对阀口入口形状的优化设计可有效降低流体湍流动能、压力损失和阻尼力，从而提升动态性能；对阀芯阻尼节流孔结构参数的优化同样对阶跃响应峰值时间和响应速度有显著改善。此外，控制阀芯与阀套轴线之间的偏心误差在10~20μm范围内，可显著提升响应速度。转阀式结构通过取消旋转-直线转换机构并采用全旋转运动方式，可从根本上降低阀芯所受的液动力。
在反馈检测方面，电涡流传感器等新型位移检测方案的应用为提升控制精度提供了新的技术途径。上述结构层面的创新探索，为DDPV在35MPa高压下实现高响应、高稳定性的性能目标奠定了重要基础。
4.2 新型材料应用
新型功能材料的引入为DDPV在35MPa高压、高频及极端环境下的应用开辟了新的技术路径。当前最具代表性的新型驱动材料包括稀土超磁致伸缩材料（Giant Magnetostrictive Material, GMM）和压电陶瓷材料。
GMM是近年来发展迅速的一类新型稀土功能材料，具有磁致伸缩应变大、响应速度快、能量密度高、输出力大等显著特点，居里温度高、磁-机械耦合系数高、频响特性好。在磁场作用下，GMM可产生显著的可逆形变，制成的致动器（Giant Magnetostrictive Actuator, GMA）不仅具备高精度和快速响应的优势，而且能够在高频条件下保持稳定性能。利用GMA取代传统力矩马达或力马达，可直接将电磁能转化为机械位移驱动阀芯，省去中间传动环节。研究表明，基于GMM设计的直驱式电液伺服阀阶跃响应上升时间仅需0.25ms，响应速度显著优于传统方案。GMM材料的方向性显著、温度敏感等特性也带来了一定的非线性补偿和热稳定性控制方面的挑战，在实际工程应用中需配合闭环控制策略加以克服。

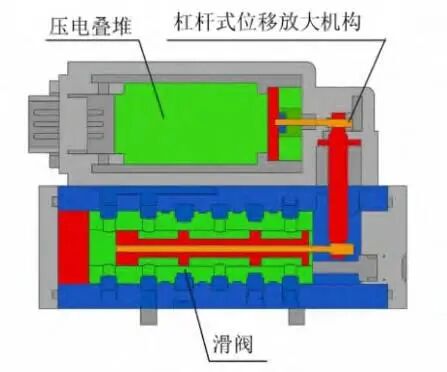

压电陶瓷材料凭借其响应极快、分辨率高、无电磁干扰和抗高温能力强等优势，在直驱阀领域得到了广泛应用。其核心局限在于输出位移极小（通常仅为数十微米），需要通过液压微位移放大或杠杆放大等机构将行程扩展至毫米级以满足阀芯工作需求。北航团队研发的基于液压微位移放大原理的PZT-DDV即是这一技术路线的典型代表。韩国学者Han同样针对压电直驱阀在高温和高带宽条件下的工作特性展开研究，验证了其在航空极端环境中的应用潜力。
此外，高能量密度稀土永磁材料的持续进步也是推动DDPV小型化和高性能化的重要材料支撑。采用空心杯、无铁芯等先进电机结构可有效减少涡流损耗并提升高频加速度，从驱动源头上保障了DDPV在35MPa压力下的高频宽带性能。
4.3 高性能控制方法
精确的数学模型是实现高性能控制的基础。当前针对RDDPV的非线性建模研究已较为深入，普遍建立了涵盖电机动态、旋转-直线转换机构动力学和正开口滑阀动态的多域耦合数学模型，并据此推导出稳定性判据。研究表明，增加马达转角电反馈系数可有效提高伺服阀的稳定性，而通过模型反解可确定结构参数的优化设计区间。
为克服35MPa高压工况下液动力激增和复杂负载扰动带来的控制难题，多种先进控制策略被相继提出并得到验证。自抗扰控制（Active Disturbance Rejection Control, ADRC）是其中的代表性方法：通过扩张状态观测器对系统外部扰动、测量噪声和液动力突变等不确定因素进行实时估计与动态补偿，并结合非线性状态误差反馈实现控制镇定。为进一步优化控制参数，可采用RBF神经网络对ADRC控制器进行在线参数寻优。双闭环模糊自适应PID控制是另一类应用广泛的高性能控制策略：内环为电流闭环，外环为压力/位置闭环，利用模糊规则根据误差及误差变化率在线整定PID参数，以适应不同工况和负载条件。仿真与试验结果表明，该策略能显著缩短响应时间并减小超调，在存在扰动时能使系统快速恢复稳态。将模糊控制与干扰观测器相结合的两级反馈算法在VCM-DDV中得到了验证，阶跃响应时间可控制在21.2ms以内。
在面向航空制动系统的应用层面，南京航空航天大学开发的基于ADRC的压力伺服阀非线性重构控制以及西安交通大学提出的考虑参数不确定性的状态反馈积分控制器，均为提高系统在复杂机载环境下的鲁棒性提供了有效方案。此外，在控制代码中集成温度传感与热补偿算法，通过在线辨识和模型前馈补偿温升对驱动输出的影响，可在35MPa高压工况下保持压力控制精度并抑制由热积累引起的性能漂移。
4.4 失效机理分析
DDPV在35MPa高压下的失效机理表现出与常规流量伺服阀显著不同的特征。由于压力伺服阀频繁工作于高压差、微小开度的工况，其失效模式集中体现在高压冲蚀与气蚀、力-热耦合卡滞以及偏载磨损三个方面。
高压冲蚀与气蚀是DDPV最常见的物理失效形式。在35MPa压差下，流体流经微小阀口时流速急剧增加，极易诱发气蚀现象。高速射流携带的颗粒对阀芯控制棱边产生强烈的侵蚀作用，且磨损集中在零位附近而非全行程均匀分布，这与以流量调节为主的常规伺服阀存在本质差异。零位附近控制棱边的形貌退化会直接导致压力增益特性改变，引发零漂增大和压力控制死区扩展。研究表明，压差和固体颗粒粒径是影响直驱阀侵蚀磨损的两个最主要因素。
力-热耦合卡滞是RDDPV在高压工况下面临的特有失效风险。35MPa下高压节流产生的显著局部温升与电机自身热量在阀体内部叠加，热膨胀效应在高压导致的阀体弹性变形共同作用下，极易改变偏心机构或阀芯-阀套之间微米级的配合间隙，引发热卡滞失效。基于缝隙流理论和Coulomb摩擦理论的倾斜阀芯径向力模型和触壁摩擦模型能够较准确地复现这一动态过程，并为防卡滞参数优化提供理论指导——增大初始半径间隙或减小偏心机构的初始偏心量均可提高阀芯不卡滞的输出压力阈值。
偏载磨损是RDDPV旋转-直线转换机构的固有薄弱环节。在高压工况下，偏心驱动机构产生的径向分力显著增大，加剧了阀芯与阀套之间的非均匀接触和磨损。通过有限元仿真分析接触应力与磨损演化过程，结合Miner线性累积损伤理论分别计算疲劳寿命和磨损寿命，可综合评估阀的整体耐久性。
在寿命预测与健康管理方面，长短期记忆神经网络（LSTM）等深度学习方法已被应用于预测不同污染工况下直驱阀的性能退化趋势，模型预测误差可低于0.2%。基于失效物理原理构建的冲蚀磨损故障模型将压差、颗粒浓度、阀口开度等参数与磨损率相关联，为从设计阶段即嵌入可靠性考虑提供了理论支撑。
值得注意的是，35MPa直驱式压力伺服阀的四大关键技术并非彼此孤立，而是构成了一个相互支撑的协同技术体系。结构设计中的防卡滞优化需要失效机理分析提供定量指导，新型驱动材料的应用对控制算法的实时性与精度提出了更高要求，而高性能控制策略又可从软件层面补偿结构偏载和热效应对控制性能的不利影响。因此，35MPa直驱式压力伺服阀的性能提升必须依赖结构、材料、控制与失效机理的多技术协同，而非单一方向的孤立突破。
五、未来研究方向
尽管35MPa直驱式压力伺服阀在以上关键技术领域取得了显著进展，但在极端环境适应性、耐久性提升、智能化水平和健康管理等方面仍存在亟待突破的技术瓶颈。面向未来，主要研究方向可概括为以下四个方面：
（1）极端环境适应性与多场耦合分析。随着航空发动机附件、深空探测液压执行器和海洋深潜装备等前沿应用领域的拓展，DDPV所需承受的环境载荷已从单纯的高压扩展至宽温域、强振动甚至强辐射等极端条件。现有阀体和驱动材料在长时间运行中仍面临温度稳定性不足、疲劳性能衰减等问题。未来研究需重点探索高性能合金与陶瓷复合涂层的协同应用，结合热−流−固−电多场耦合仿真平台优化阀体与驱动器的热应力分布，并集成主动热管理系统以实现温度场在线调控。
（2）高压冲蚀磨损抑制与表面功能化技术。在35MPa高压高速流体作用下，阀口与控制棱边的冲蚀磨损是制约DDPV使用寿命的核心因素。未来研究需在深化冲蚀机理建模与仿真的基础上，开发耐磨合金、陶瓷复合材料及表面功能化涂层技术，并探索阀口几何参数的自适应优化策略——即通过在线颗粒监测传感器实时感知污染程度，动态调整阀口开度裕度以降低冲蚀速率。
（3）智能化控制与数字孪生平台构建。智能化是提升DDPV综合性能的必然趋势。随着传感器微型化和边缘计算技术的快速发展，将人工智能与大模型方法引入伺服阀的建模与控制已成为可能。通过集成边缘计算模块实现在线参数辨识与预测控制，同时开发数字孪生平台以支撑工况感知、性能自整定与故障预判，DDPV将实现从“被动响应”到“主动适应”的智能化升级。
（4）智能故障诊断与全寿命健康管理。鉴于DDPV在航空压力控制系统中的核心地位，其运行可靠性直接关系到整机安全性。未来研究可基于多源传感数据融合与深度学习方法（如LSTM、Transformer等序列模型），构建高精度的故障诊断与剩余寿命预测模型，实现对磨损、卡滞、泄漏和内泄漏增大等典型故障的早期识别与预警，推动DDPV健康管理从定期维护向视情维护模式转型。
六、文章梳理及结论
本文围绕35MPa直驱式压力伺服阀的关键技术和研究进展，从系统压力跃升的工程意义、工作原理与分类、国内研究进展、关键技术分析和未来研究方向五个层面进行了系统梳理，得出以下主要结论：
（1）35MPa系统压力等级通过显著提升液压系统的功率密度，为机载液压设备的小型化、轻量化和高机动性需求提供了根本性支撑，同时也在液动力补偿、热管理、密封可靠性和动态响应等方面对DDPV提出了更高量级的技术挑战。
（2）DDPV在结构设计方面的创新——包括以音圈电机为代表的高频驱动方案、以旋转直驱阀为代表的小型化设计、以阀口和阻尼结构为代表的流体动力学优化——可显著改善其动态性能，是满足35MPa高压工况频响带宽高于150Hz要求的关键途径。
（3）GMM与压电陶瓷等新型功能材料的应用，为DDPV提供了兼具高精度与高频响应的新型驱动元件选择。GMM致动器凭借其大应变、高能量密度和快速响应特性，在高压高频场合具有突出优势；PZT则凭借响应速度和高温适应性方面的优势拓展了伺服阀的极端环境应用空间。
（4）自抗扰控制与双闭环模糊PID等高性能控制策略，通过主动估计和动态补偿高压液动力等强扰动，可有效将滞环控制在0.5%以内、零漂降至0.3%以下。高保真非线性数学模型的建立是控制算法设计与参数优化的理论基石。
（5）高压冲蚀磨损与气蚀、力-热耦合卡滞和偏载磨损是35MPa DDPV特有的主要失效模式。基于缝隙流理论、Coulomb摩擦理论和Miner线性累积损伤模型的定量分析方法，能够有效揭示失效机制并为结构优化提供数据支撑。
展望未来，35MPa直驱式压力伺服阀将沿着更高压力等级、更强环境适应性、更高智能化水平和更完善健康管理体系的方向持续演进。通过跨学科融合与实验-仿真一体化研究，有望推动新一代DDPV的自主可控与工程化应用，为航空、航天、深海等高端装备液压系统的国产化和可靠性提升提供坚实的技术支撑。
