各位电子发烧友、新能源技术同好，大家好！
最近在帮一个北美离网储能项目配方案时，发现不少朋友对“裂相电”和“裂相变压器”还有点模糊。今天以卓尔凡的一台裂相变压器为例，从最硬核的技术角度，聊聊这玩意儿到底是怎么在储能系统中解决兼容性问题的。
一、什么叫“裂相”？解决什么问题？
“裂相”这个词，英文叫 Split Phase，翻译过来就是“把同一个交流相位拆分成两个反相的相位”。简单来说，裂相逆变器是一种能够将直流电同时逆变转换输出两种交流电压的逆变器，如120V和240V交流电，其核心特征是能输出两个相位差180°的交流电压，从而同时提供“相电压”和“线电压”，是一种专为北美地区电网标准的120V和240V交流电规格而设计的逆变器类型-7。
说得更直白一点：普通单相逆变器输出端口只有L和N两个端子，输出220V或110V。而裂相系统输出端口有三个端子（L1、L2、N），其中L1和N之间120V，L2和N之间也是120V，但由于L1和L2的波形正好反相（180°相位差），两者之间测出来的电压就是120V+120V=240V-7。
为什么需要这个？想想北美的家庭用电就知道了——小的咖啡机、灯泡用120V，大的空调、电烤箱用240V。一台储能设备要把电池的电同时供给这两种规格，就必须要有裂相输出能力。
而卓尔凡的这台裂相变压器的核心任务就是：将来自储能逆变器的单相230V输入，通过电磁转换，变成一个240V线电压加两组120V相电压的裂相输出系统。
二、技术原理：中心抽头变压器的核心逻辑
要理解这台变压器怎么做到的，就要先搞懂中心抽头变压器的基本原理。
裂相/分相的核心特点是利用中心抽头变压器，提供两种电压（120V和240V），以满足不同用电设备的需求-44。可以这样理解：变压器的次级绕组两端之间的电压是240V。从这个绕组的中点引出一个抽头作为中性点（N），由于绕组是均匀绕制的，从中点到任意一端的电压正好是120V。
于是就有了：
L1（火线1）与 N（中性线）之间：120V
L2（火线2）与 N（中性线）之间：120V（但相位与L1-N相差180°）
L1 与 L2 之间：240V（两段120V反相叠加）
这台裂相变压器的输入是230V单相（户用储能逆变器的默认输出），通过变比设计在次级得到240V绕组，再抽头得到两组120V。这样一来，原有的储能系统不需要更换逆变器硬件，只需要外接一台裂相变压器，就能直接适应北美家庭的双电压配电规格。
三、技术痛点：效率、不平衡带载与电磁兼容
在实际工程应用中，裂相变压器并非只是简单“抽个头”就完事了。下面说几个电子工程师最关心的点：
1. 效率优化
双绕组变压器在储能系统中常被选用，因其低阻抗特性可降低能量传输损耗，更适合在充电和放电模式间切换的需求-34。在变压器设计时，铁芯材料选用高磁导率的取向硅钢片，绕组采用全铜线绕制并合理设计绕组结构以减小漏磁损耗。通常端到端正激效率可以达到97%-98%，在储能这种双向能量流动的场景中已经是非常优秀的水准。
2. 不平衡带载能力
裂相系统的特殊之处在于，两路120V的负荷很可能不均衡——比如L1-N接了2kW负载，L2-N只接了500W。这时候中性线上就会有电流回流。变压器的设计必须能够承受这种不平衡工况而不至于过热或电压漂移。专业裂相变压器在设计时已经通过合理分配绕组铜截面和优化磁路结构来应对这一挑战。
3. 电磁兼容与隔离
储能系统对EMC有严格的要求，裂相变压器还需要兼顾共模干扰的抑制。次级中心抽头直接接地，可以有效将共模噪声导入地线，减少对逆变器控制系统的影响。
四、典型应用场景与接线方式
这类裂相变压器在北美储能市场中主要有以下几类应用场景：
出口北美的户用储能系统：逆变器输出230V→裂相变压器→L1/L2/N三线制配电箱，直接带载北美标准的家用电器
离网型房车/船舶改造：储能电池+逆变器+裂相变压器，实现一个电源同时提供120V和240V输出，适配房车内的不同用电设备
工业设备兼容适配：当某台设备需要240V供电但现场只有单相230V输入时，裂相变压器可同时解决升压和裂相两个需求
接线方式同样遵循“两火一零”的单相三线制标准，也就是接入两根相位差严格保持180°的火线（L1、L2）与一根零线（N）-12。
五、卓尔凡裂相变压器的定制能力与原厂优势

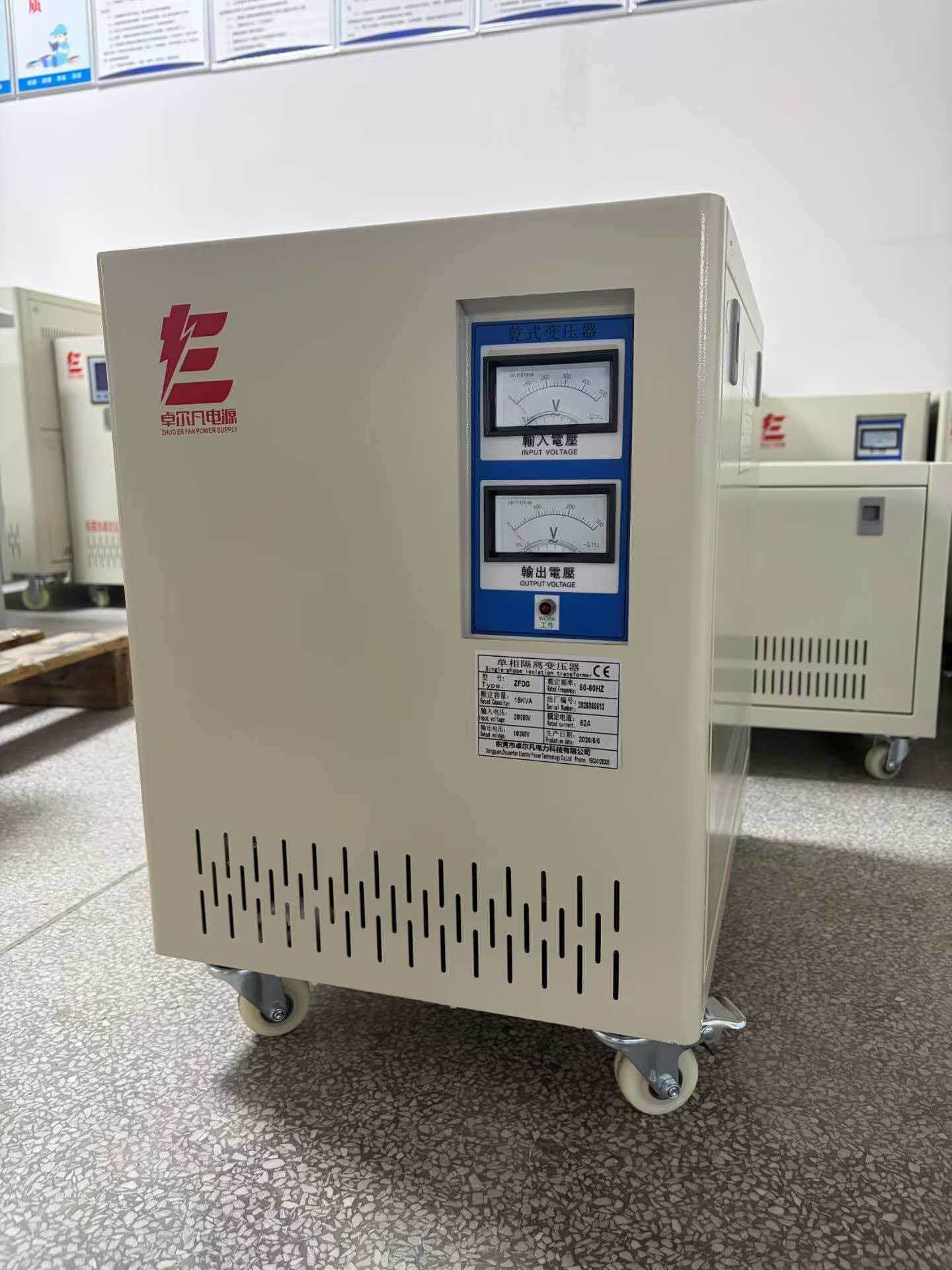

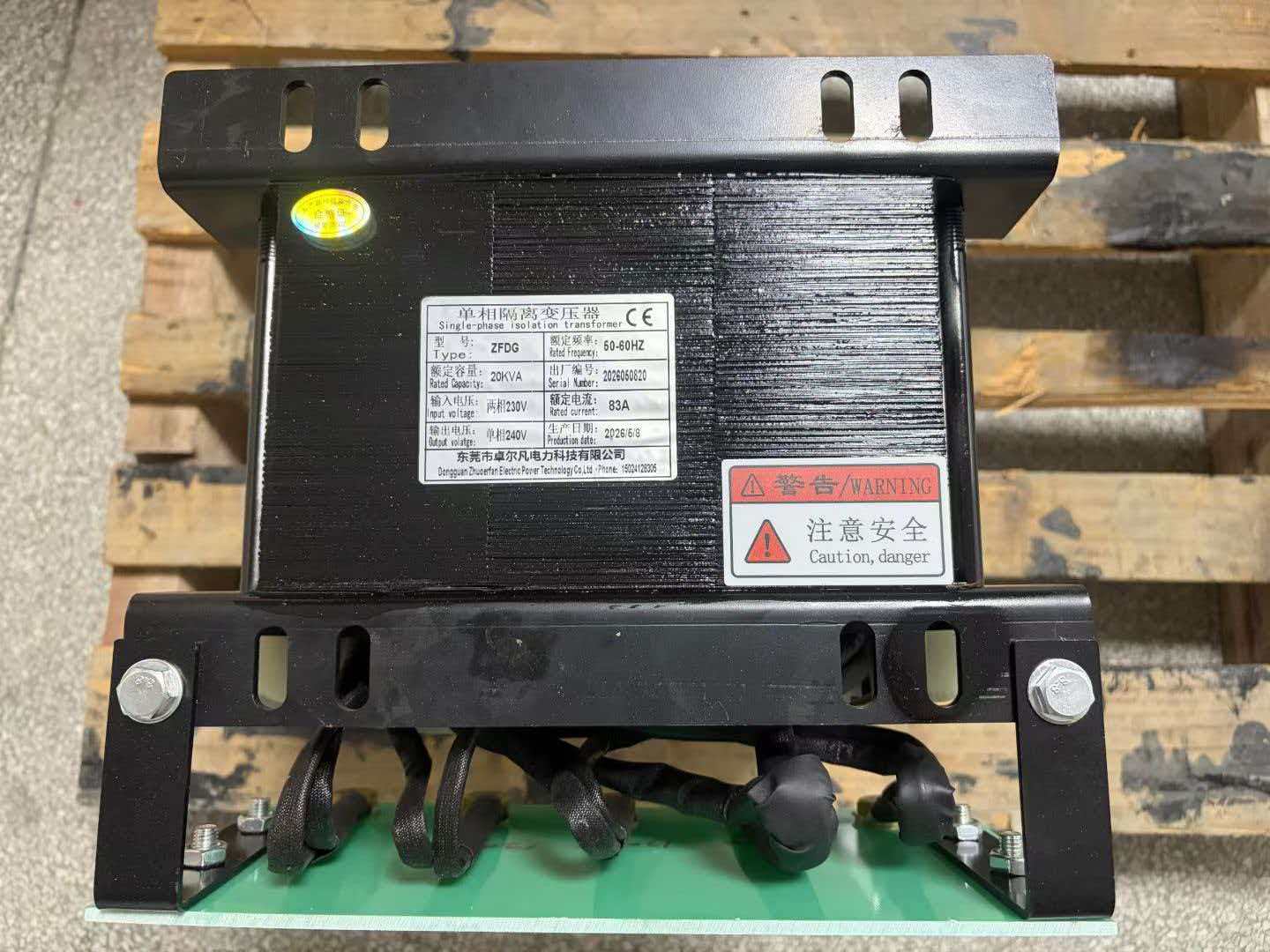

好，上面聊了那么多原理和应用，现在说说产品本身。卓尔凡出品的这款裂相变压器，核心参数如下：
| 参数项 | 规格 |
|---|---|
| 输入电压 | 230V 单相 （可根据实际储能逆变器输出定制，通常在220V-240V范围内灵活调整） |
| 输出电压 | L1-L2：240V / L1-N及L2-N：120V×2 （双路独立120V输出） |
| 输出相数 | 裂相输出（L1、L2、N三线制） |
| 频率 | 50/60Hz 自适应 |
| 容量 | 按需定制（3kVA-200kVA覆盖户用至工商业规模） |
| 绕组材质 | 全铜线绕制（绝不偷铜，保证热稳定性和低内阻） |
| 绝缘等级 | H级（耐温180℃）/ B级可选 |
| 防护等级 | IP20（室内型）/ IP54（户外定制） |
整套变压器采用干式隔离结构，一次侧和二次侧彻底电气隔离——这意味着逆变器与负载之间没有直流通路，既能防止电池端的直流分量窜入交流侧损坏负载，也能在遭遇雷击或电网浪涌时提供一道坚实的物理屏障。在北美UL标准的储能方案审核中，这种隔离结构也是加分项。
目前已有多个出口北美的储能集成商采用卓尔凡的定制裂相变压器解决方案，从3kVA的家用户用配置到大几十kVA的小型商业系统均有实际落地案例。
六、写在最后：为什么需要裂相变压器而不只是逆变器？
有的朋友可能会问：现在不是很多裂相逆变器直接就能出120V/240V吗？为什么还需要外置裂相变压器？
确实有不少裂相逆变器在内部就已经把裂相功能集成进去了，但这种方式的短板也很明显：一旦要做功率升级、要适配不同的输入电压范围、或者要在后期改造中更换逆变器型号，整个逆变器都要换掉，灵活性差。
而选择外置裂相变压器+标准储能逆变器的方案，对系统集成商来说有几个很明显的好处：
灵活性：逆变器用全球通用的标准型号，配不同国家的电压适配变压器即可出口世界各地
可靠性：隔离结构天然具备共模干扰抑制和直流隔离能力，逆变器侧的EMC设计压力大幅降低
后期扩容便利：想要增加更多120V支路或增大输出容量？直接在变压器侧做升级，逆变器无需变动
卓尔凡的优势就在这里——我们有深厚的设计和生产能力，可依照北美的UL标准、欧洲的CE标准以及IEC规范进行定制优化-。无论是交流电压规格还是结构防护等级，我们都能够精准匹配客户储能系统的实际需求，并且从打样到批量交付全程跟进，支持售后技术支持。
如果各位发烧友或业内同仁对裂相变压器的内部绕组排布、不同中线接地方式的优缺点、或者针对特定逆变器品牌的匹配方案有更深入的技术问题，欢迎随时交流！
