一、应用场景概述
本项目落地于华东大型纺织印染智能化生产基地数码印花连续化生产线，属于纺织轻工行业柔性智能制造、绿色印染升级的核心工段，主要承接高端家纺面料、服饰针织面料、化纤功能性面料的数码直喷印花、精准配色上浆、张力恒控、高温固色、热风烘干、冷却定型、自动纠偏收卷一体化连续制程。相较于传统传统圆网、平网印花，数码印花具备图案灵活、换款速度快、色牢度高、浆料损耗低的优势，是当前纺织产业数字化转型的主流升级方向。整条产线对速度同步性、温度稳定性、面料张力控制精度、花色参数一致性要求极高，任一工序参数偏差都会导致印花错位、花色不均、烘干褶皱、固色不良等质量缺陷。
本产线整体生产节拍调度、印花图案配方下发、全线速度联动、MES订单对接、产线全局逻辑管控由汇川AM500系列高端PLC作为EtherNet/IP总线主站全权负责，依托EtherNet/IP高速工业以太网总线的低延迟、高同步特性，实现整线流程统筹与订单化柔性生产管控。而现场设备层的烘干温控模块、张力传感器、纠偏伺服、浆料输送变频、辊道驱动、热风循环执行单元等分布式设备，全部由欧姆龙PLC搭建DeviceNet总线主站完成本地闭环控制与信号采集。两套控制系统分属异构总线网络，协议不互通，长期形成独立数据孤岛。
随着客户定制化订单激增、高频换款生产常态化，人工参数同步、手动配比调节的滞后性与误差性持续放大，频繁出现前后段速度不同步、烘干温度偏差、张力波动超标、印花重影等不良问题，严重制约良品率与产能提升。为彻底解决总线协议壁垒、实现印花工艺参数自动同步、设备联动精准管控、生产数据全域归集，项目部署塔讯TX131-RE-DNS/EIS工业网关，依托强大的协议转换能力与数据采集功能，打通EtherNet/IP与DeviceNet双向通讯链路，补齐印染产线工业物联网数字化短板，全面提升产线工业自动化与智能管控水平。
二、塔讯TX131-RE-DNS/EIS网关功能简介
塔讯TX131-RE-DNS/EIS是专为多品牌异构PLC组网研发的双从站智能网关，完美适配本次汇川AM500 EtherNet/IP主站与欧姆龙DeviceNet主站的跨协议互联场景，高度适配印染车间高温、高湿、多棉絮粉尘、变频干扰强的复杂工况，集成协议转换、高精度数据采集、物联网上云、远程运维、安全联锁防护五大核心能力，是纺织印染产线数字化改造的专用工业网关设备。
设备具备底层硬件级协议转换能力，完美兼容EtherNet/IP与DeviceNet两类主流工业总线协议。EtherNet/IP侧以标准从站接入汇川AM500主站网络，支持2~100ms自由配置RPI刷新周期，可满足印花产线高速动态参数同步需求，支持大批量配方参数、速度指令、温控指令实时下发；DeviceNet侧以从站挂载至欧姆龙PLC总线，支持多档位波特率自适应，底层协议硬件解析转发，无需复杂编程，数据转发延迟极低，可精准匹配烘干、张力、伺服纠偏的毫秒级联动控制要求。
网关内置高精度数据采集器，可双向实时采集汇川AM500与欧姆龙PLC全部核心寄存器数据，涵盖印花配方参数、烘干温度、运行线速度、面料张力、设备故障代码、伺服偏差、运行能耗等全维度生产数据，具备数据防抖、异常标记、本地15天缓存功能，可有效规避印染车间电磁干扰、粉尘潮湿环境导致的数据抖动问题，为工艺追溯、质量分析、设备维保提供精准数据支撑。
同时设备具备专业物联网网关属性，可无缝对接厂区MES生产系统、SCADA监控大屏、工业物联网平台，实现印花产线全流程数据可视化、异常自动告警、生产报表自动生成，彻底打破传统印染设备数据孤岛，助力传统纺织产线向智慧工厂升级。作为工业级智能网关与工业网关，设备支持宽温运行、抗震动、抗电磁干扰，自带断线保持、故障自锁、自动重连、远程参数修改功能，无需现场拆机调试，极大适配印染车间分布式设备运维场景。

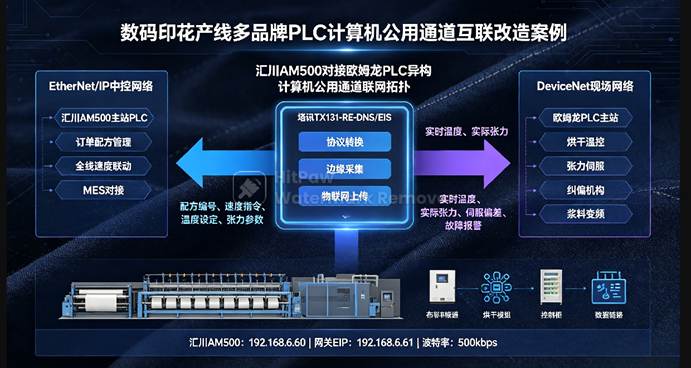

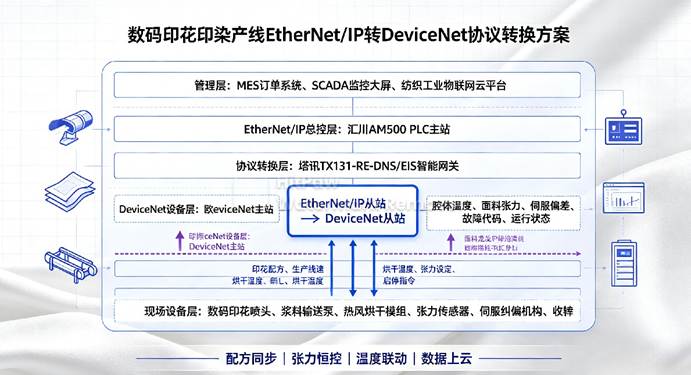

三、系统拓扑结构
四、改造前项目痛点
1.总线协议不兼容，形成严重生产数据孤岛。汇川AM500 EtherNet/IP总线与欧姆龙DeviceNet总线属于异构总线协议，无原生互通通道，两套系统独立运行。总控下发的印花配方、生产速度、烘干温度等工艺参数无法自动同步至现场设备，现场实时温度、张力、设备故障、运行速度等数据也无法回传中控，完全依靠人工电话通知、现场手动改参，是制约产线工业自动化升级的核心瓶颈。
2.高频换款人工改参误差大，产品不良率偏高。纺织印花行业订单款式迭代快、换款频次高，每次版型、花色、面料更换，需要运维人员现场逐台修改欧姆龙PLC温控、速度、张力参数，单次换型耗时16分钟以上。人工输入偏差极易造成前后段速度不匹配、烘干温度不均、面料张力失衡，引发印花模糊、花色不均、布面褶皱、固色不良等缺陷，月度不良返修成本居高不下。
3.设备联动依靠硬接线，稳定性差、安全隐患突出。改造前总控与现场设备的启停联锁、超温保护、张力过载停机、急停联动全部依靠继电器硬接线实现，印染车间高温、高湿、棉絮粉尘多，极易造成触点氧化、线路积尘短路，每月出现2~3次联锁失效、信号误报问题，频繁导致产线骤停、面料报废，存在较大生产安全风险。
4.生产数据无法自动归集，工业物联网建设滞后。现场欧姆龙PLC的工艺数据、设备运行数据、故障数据仅本地存储，缺乏统一数据采集器上传通道，无法对接MES与物联网平台。生产数据全部依靠人工填报统计，数据准确率低、无法全程追溯，无法实现工艺优化、设备预防性维护，产线智能化、数字化管控严重缺失。
5.故障排查繁琐，停机损失严重。两套总线独立运行，出现印花偏差、烘干异常、联动不同步问题时，运维人员需要分别排查两套总线网络，故障定位慢、处置耗时久，单次异常停机平均25分钟以上，连续化印染产线停机直接造成面料废料、产能损失与产能交付延误。
五、整体解决方案
本项目全程利旧汇川AM500、欧姆龙全套PLC硬件设备，零硬件替换、低成本升级，依托TX131网关协议转换核心能力，搭建双向稳定的总线通讯链路，实现印花产线工艺自动同步、设备精准联动、数据全域采集，全面解决生产与运维痛点。
1.网络参数精准规划：独立划分生产专用控制网段，汇川AM500 EtherNet/IP主站IP：192.168.6.60，网关EIP从站IP：192.168.6.61；DeviceNet总线波特率配置为500kbps，适配印染高频高速数据交互需求，欧姆龙DeviceNet主站地址1，网关DN从站地址9，全程无地址冲突、网络隔离安全稳定。
2.双向数据映射配置：下行数据（汇川AM500→欧姆龙PLC）：印花配方编号、生产线运行速度、烘干目标温度、张力设定值、设备启停指令、故障复位信号等38组核心工艺与控制参数；上行数据（欧姆龙PLC→汇川AM500）：实时腔体温度、面料实际张力、伺服纠偏偏差、设备故障代码、变频运行频率、设备运行状态等45组采集数据，依托网关数据采集器实现寄存器精准映射、毫秒级同步。
3.安全联锁体系升级：彻底废除老旧硬接线继电器联锁，通过智能网关总线数据交互实现软件级安全联锁。中控可实时监测现场温度、张力、设备状态，出现超温、张力过载、伺服异常、设备故障时自动锁停产线、终止印花作业，杜绝批量不良与设备损坏，大幅提升产线安全等级。同时配置网关断线保持、故障自锁机制，通讯异常时设备保持稳态并主动报警，保障连续化生产安全。
4.数字化物联网升级：利用网关物联网网关能力，将全线工艺数据、设备数据、故障数据实时上传厂区工业物联网平台与MES系统，实现印花工艺全程追溯、设备故障预警、产能数据自动统计、工艺参数智能优化，全面补齐印染产线数字化管控短板，提升整体工业自动化智能制造水平。
六、分步实施过程
结合印染产线24小时连续生产、不能长期停机的工况特点，本项目采用离线组态、错峰施工、分段调试、空载联调、带料试运行、迭代校准、验收交付的标准化实施流程，全程规避停产损失，严控施工调试质量，整体实施周期19天。
第一阶段：资料梳理、点位核对与离线组态
项目初期组织电气工程师、印染工艺师、现场运维人员联合勘测设备状态，全面梳理汇川AM500、欧姆龙PLC固件参数、总线配置、寄存器读写权限，逐一统计生产控制点位、工艺参数点位、安全联锁点位、故障采集点位，编制完整双向点位映射对照表，杜绝地址冲突、权限错乱问题。结合数码印花换款、控温、控速、控张力核心工艺逻辑，敲定最终数据交互清单。离线搭建仿真调试平台，安装对应编程与网关配置软件，导入EDS文件，可视化完成双向数据绑定，预设8ms最优刷新周期、数据滤波、断线重连、故障上报等参数，离线模拟换款生产、设备启停、通讯断连、工艺异常等工况，反复校验协议转换稳定性与数据同步精度，固化组态文件，为现场施工做好万全准备。
第二阶段：硬件安装、屏蔽布线与接地施工

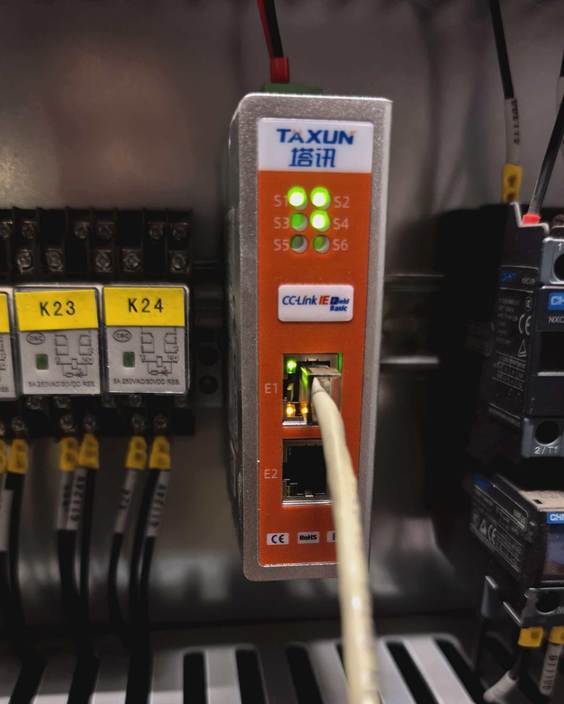

利用夜间低负荷窗口期开展施工，严格遵循纺织车间防尘、耐高温、抗干扰施工标准。将TX131工业网关固定于控制柜DIN导轨，预留充足散热空间，适配车间高温运行环境；采用独立24VDC隔离稳压电源供电，加装浪涌保护模块，规避变频设备干扰与电压波动。EtherNet/IP、DeviceNet通讯线缆全部采用双层屏蔽专用线缆，单独穿管敷设，与动力电缆物理隔离，杜绝电磁干扰与棉絮粉尘导致的信号异常。所有屏蔽层单端可靠接地，接地电阻控制在4Ω以内，施工完成后完成通断、绝缘、接地全检测，建立布线台账，保障线路长期稳定运行。
第三阶段：分链路通讯调试与双向联动优化
采用单边独立调试、单向验证、双向联调、故障模拟校验的阶梯式调试方案，规避设备误动作风险。先单独调试EtherNet/IP总线，确认汇川AM500主站稳定识别网关从站，链路无丢包、无超时；再调试DeviceNet总线，欧姆龙主站正常挂载网关设备，总线负载正常、站点无冲突。单链路正常后打通双向数据闭环，逐点校验工艺参数下发精度、设备状态回传实时性。多次模拟超温、张力过载、伺服偏差、通讯断线等故障场景，校验软件联锁、故障上报、链路重连功能可靠性。结合印花高精度生产需求，精细化优化网关刷新周期与滤波参数，保障全线设备毫秒级同步联动。
第四阶段：72h空载拷机、带料量产试跑与参数校准
完成72小时不间断空载联调测试，全程监测网关通讯状态、数据采集准确率、链路稳定性，确保空载零报错、零断连、零数据异常。空载达标后投入多面料、多花色、多版型小批量试产，模拟真实高频换款生产工况，重点校验配方自动下发、速度同步、温控稳定、张力均衡效果。针对试产出现的微小数据偏差，迭代优化映射参数与联动逻辑，彻底解决换款滞后、参数偏差、联动不同步等老问题。同步完成物联网平台、MES、SCADA数据对接，实现全线数据自动采集、可视化监控、异常告警、全程追溯。
第五阶段：资料归档、运维培训与项目验收
项目试运行稳定达标后，全面整理接线图纸、组态备份、程序备份、点位对照表、调试日志、试运行报表、运维手册，完成标准化归档。针对现场运维人员开展专项培训，讲解网关巡检、参数修改、故障排查、远程运维方法，普及异构总线协议组网运维技巧。联合甲方各部门开展竣工验收，核验通讯稳定性、工艺精度、设备联动、数据采集、安全联锁全部指标，验收合格后正式交付投产。
七、改造前后效果对比
| 考核指标 | 改造前 | 改造后 | 优化效果 |
|---|---|---|---|
| 印花工艺不良返修率 | 1.08% | 0.23% | 下降78.7% |
| 款式切换参数设置耗时 | 16min/次 | 2min以内 | 工时缩减87.5% |
| 月度设备突发停机次数 | 2~3次 | 0次 | 故障停机清零 |
| 工艺数据采集准确率 | 人工填报77.2% | 网关采集100% | 数据全程可信可追溯 |
| 月度生产返修成本 | 7.8万元 | 1.26万元 | 成本降低83.8% |
| 产线整体OEE | 79.2% | 93.5% | 提升14.3个百分点 |
八、项目总结
本次数码印花印染连续化产线改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的协议转换能力，成功打通汇川AM500 EtherNet/IP总线与欧姆龙DeviceNet总线的异构数据链路，在完全利旧原有工控设备、极低改造成本的前提下，彻底破除纺织印染行业普遍存在的多品牌PLC总线孤岛问题。网关集工业网关、物联网网关、高精度数据采集器功能于一体，不仅实现了印花配方、温控、速度、张力参数的自动同步与全线设备毫秒级联动，淘汰老旧不安全的硬接线联锁，彻底解决人工改参误差大、产品不良率高、设备故障停机频繁的生产痛点，还成功搭建印染车间工业物联网数据底座，实现生产工艺、设备状态、故障信息的全流程数字化管控，大幅提升产线工业自动化与智能制造水平。
当前纺织印染行业正处于传统产能向柔性智能产线升级的关键阶段，大量存量产线存在汇川、欧姆龙等多品牌PLC混用、总线协议不兼容、数据不通的普遍痛点。本改造方案施工周期短、稳定性强、适配印染高温高湿粉尘工况、性价比极高，可快速落地复制，为纺织数码印花、连续印染、面料后整理等细分场景的老旧产线数字化、智能化升级提供了成熟、可落地的标准化解决方案。
