WS2812是一款单总线（单线串行）智能LED控制芯片，每颗灯珠内置控制电路，接收24 bit的RGB数据后，多余的位自动透传给下一颗，从而实现整条灯带的级联控制。它不依赖时钟线，仅用一根数据线，通过一段时间内高低电平的占空比来区分数据0和1——这一特性决定了它对时序精度要求极高，也是整个驱动设计的出发点。

在Linux系统中驱动WS2812，最直观的做法是在应用层用GPIO翻转电平，一位一位地把数据发出去。但这种方式存在两个硬伤：一是持续占用CPU，发送一帧数据期间CPU需频繁操作电平，无法执行其他任务；二是时序抖动，Linux并非实时系统，应用层翻转电平会被进程调度、中断响应和缓存命中等因素干扰，一旦电平宽度超出WS2812的容差范围，灯带即显示错乱。

本文采用「SPI模拟时序 + DMA搬运」的方案：由SPI控制器产生精确波形，DMA负责数据搬运，CPU仅承担RGB编码，最终通过Linux字符设备向用户层暴露/dev/ws2812_spiX节点，应用程序只需write()一帧RGB数据即可点灯。以下基于瑞芯微平台，记录从时序设计、实测定量验证到字符设备驱动八步实现的完整过程。

WS2812时序要求码元与复位信号

WS2812通过一个码元周期（约1.25 μs）内高低电平的占空比来区分0和1：

除上表外，还有两个关键参数：

码元周期 ≈ 1.25 μs：高电平与低电平合计约1.25 μs。

复位（锁存）信号：一帧数据全部发送完成后，必须保持低电平 ≥ 280 μs，WS2812以此作为"本帧结束"的信号来锁存颜色。本驱动在发送完成后调用 udelay(300) 留出余量。

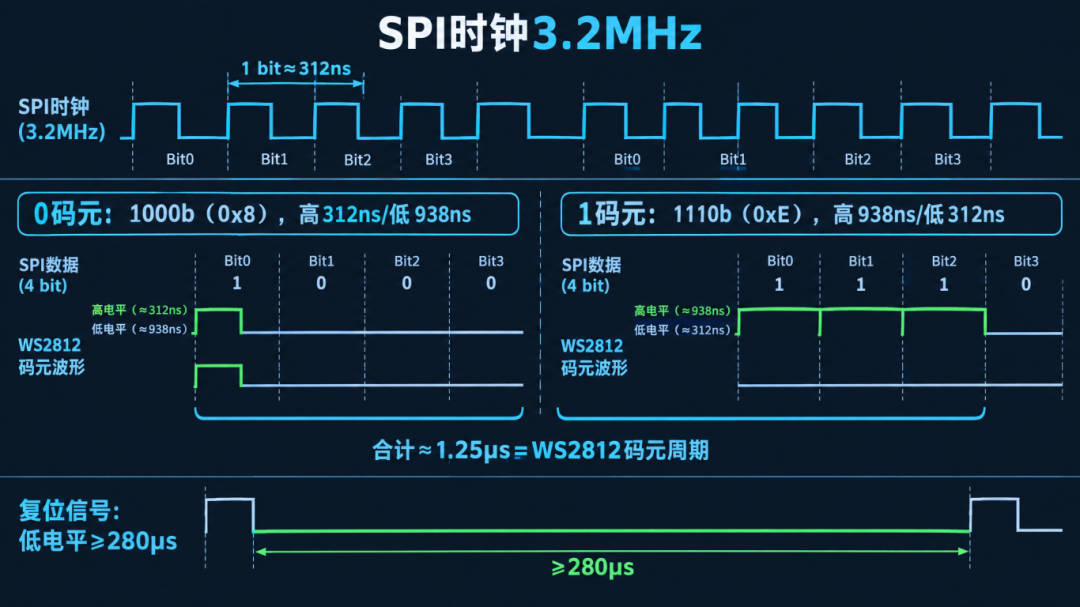

SPI码元映射3.2 MHz时钟下的4-bit拼接

核心设计在于：不自己翻转电平，而是让SPI硬件"拼"出WS2812的码元波形。

SPI的MOSI线在时钟驱动下逐位输出数据，每一位的宽度 = 1 / SPI时钟频率，波形由硬件保证。将SPI时钟配置为 3.2 MHz，则1个SPI bit ≈ 312 ns，4个SPI bit拼接为1个WS2812码元 ≈ 1.25 μs，正好等于WS2812的码元周期。

码元映射表：

两者的高低电平均落在WS2812的时序容差范围内，灯珠可正确识别。

编码实现（1字节RGB → 4字节SPI码元流）：

/* WS2812 bit → SPI 4-bit 码元 */staticconstu8 ws2812_bit_to_spi[2] = {0x8,0xE};/* 1 字节 RGB（8 个 WS2812 bit）→ 4 字节 SPI 码元流 */staticvoidws2812_encode_byte(u8in, u8 *out){ inti; for(i =0; i < 4; i++) { u8 high = ws2812_bit_to_spi[(in >> (7- i *2)) &0x1]; u8 low = ws2812_bit_to_spi[(in>> (6- i *2)) &0x1]; out[i] = (high << 4) | low; /* 高 4 位先发 */ }}

以0xA5（1010_0101b）为例：最高位1 →1110，次高位0 →1000，拼成第一个输出字节1110_1000 = 0xE8……8个WS2812 bit恰好编码为4个输出字节，实现1:4 的数据膨胀。

数据膨胀与DMA触发为什么灯珠多反而更省CPU

每颗WS2812灯珠需要RGB888 = 24 bit数据，编码后按1:4膨胀：

1颗灯珠 = 24 × 4 = 96 SPI bit = 12字节

对照瑞芯微SPI驱动默认FIFO长度64字节这一DMA触发阈值：

FIFO可理解为SPI控制器的"暂存缸"：CPU把数据舀进缸里，硬件自行舀出发送；当一次发送的数据量 ≥ FIFO长度时，瑞芯微SPI控制器驱动会自动触发DMA搬运，直接由DMA从内存往FIFO里"倒"，CPU可以转去执行其他任务。

这恰好契合WS2812的场景：短灯带数据量少，CPU推FIFO即可；长灯带自动切换DMA。驱动代码本身无需关心传输细节，只需调用spi_sync()，底层自动选择最优路径。

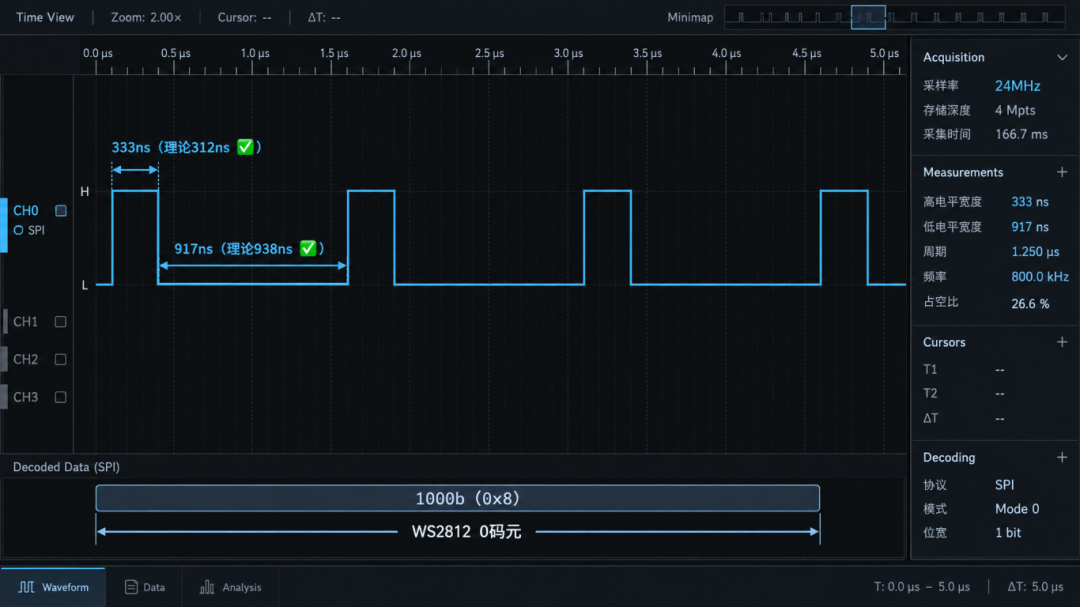

实测定量验证逻辑分析仪抓取真实波形

使用24 MHz逻辑分析仪抓取实际波形，验证编码方案的可靠性。

实测结果（抓取波形为0码元，对应SPI码元1000b）：

说明：逻辑分析仪采样率为24 MHz，精度约±40 ns，实测数据仅供参考。0码元实测值与理论值基本吻合，均落在时序容差内；1码元（1110b，理论938 ns / 312 ns）同样完全落在T1H（580~1000 ns）/ T1L（220~420 ns）容差内。实际点灯显示稳定，也从侧面印证了编码的可靠性，证明SPI码元映射方案可行。

字符设备驱动八步实现

驱动以ws2812_spi.c为例，按"每步可编译"的方式逐步搭建——每一步结束后，当前代码都能独立通过编译并insmod验证，可随时停下来make && insmod确认无误再继续。

该驱动同时扮演两个角色：SPI客户机驱动（挂在SPI总线上，设备树匹配成功后由内核回调probe()）与字符设备驱动（向用户层提供/dev/ws2812_spiX，实现open/read/write/ioctl）。

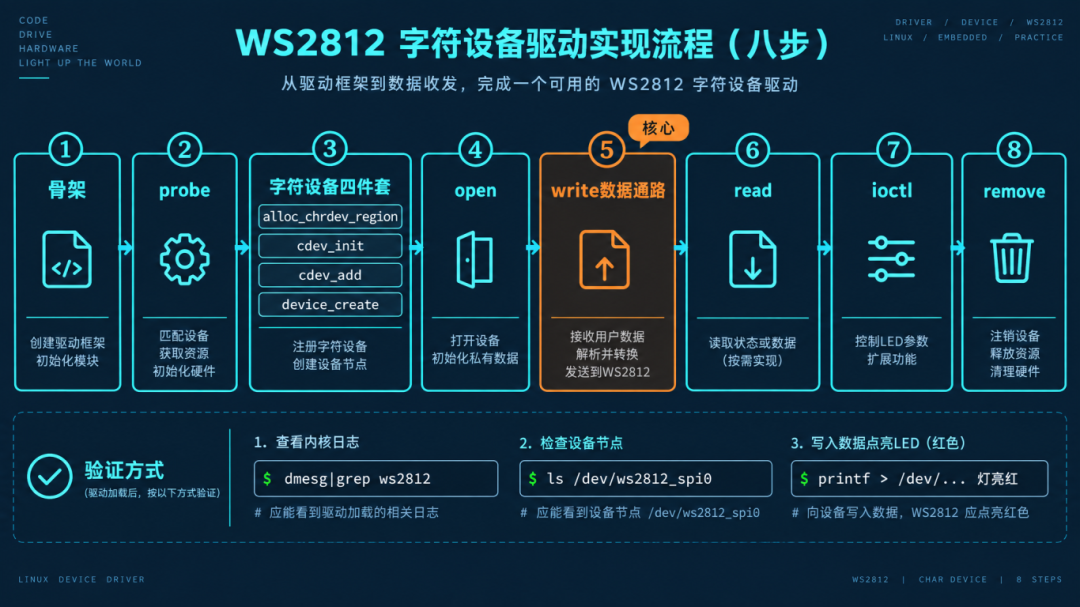

八步总览：

① 最小模块骨架 → ② probe硬件初始化 →

③ 字符设备注册四件套 → ④ open取回设备 →

⑤ write数据通路（核心） → ⑥ read回读 →

⑦ ioctl动态调参 → ⑧ remove逆序清理

5.1 write()：核心数据通路

write()实现整条数据流水线：编码 → SPI发送 → 落锁保护。

staticssize_tws2812_write(structfile *file,constchar__user *buf, size_tcount,loff_t*ppos){ structws2812_dev*dev = file->private_data; size_texpected = (size_t)dev->num_leds *3; /* 每颗灯 3 字节 RGB */ u8 *rgb; ssize_tret; if(count != expected) /* 必须一次写满整帧，否则拒绝 */ return-EINVAL; rgb =kmalloc(expected, GFP_KERNEL); if(!rgb) return-ENOMEM; if(copy_from_user(rgb, buf, expected)) { /* 内核态 ← 用户态 */ kfree(rgb); return-EFAULT; } mutex_lock(&dev->lock); /* 防止 ioctl 并发修改 num_leds 导致缓冲区越界 */ if(count != (size_t)dev->num_leds *3) { /* 二次检查 */ mutex_unlock(&dev->lock); kfree(rgb); return-EINVAL; } memcpy(dev->rgb_buf, rgb, expected); /* 存一份供 read 回读 */ ws2812_encode_frame(dev, rgb); /* RGB → SPI 码元 */ ret =ws2812_send(dev); /* SPI 发送 */ mutex_unlock(&dev->lock); kfree(rgb); returnret < 0 ? ret : count;}

SPI发送函数（含复位锁存）：

staticintws2812_send(structws2812_dev *dev){ structspi_transfer t = { .tx_buf = dev->tx_buf, .len = dev->tx_len, .bits_per_word =8, .speed_hz = dev->spi->max_speed_hz, }; structspi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); spi_sync(dev->spi, &msg); /* len ≥ 64 时底层自动走 DMA */ /* WS2812 要求最后一个数据位后保持 ≥280 μs 低电平锁存 */ udelay(WS2812_RESET_US); /* 300 μs */ return0;}

设计要点：write()全程持有dev->lock，且在拿锁后二次检查长度——防止拷贝数据期间有别的进程通过ioctl改了LED数量，导致编码越界。SPI核心层用"消息（message）→ 传输（transfer）"两级结构描述一次通信，即使只有一段transfer，也必须走init → add_tail → sync的流程。

5.2 ioctl()：动态调整灯珠数量

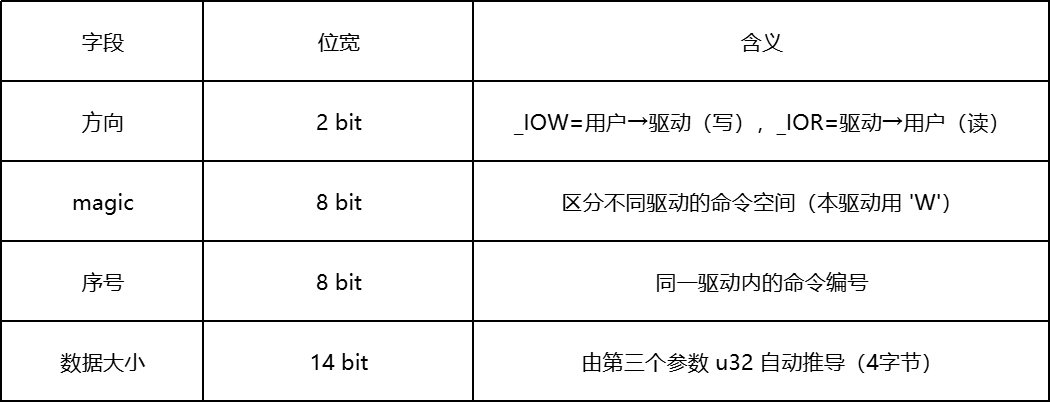

命令码通过_IOW/_IOR宏打包为32 bit，内核可在调用前校验方向与数据长度，减少越界风险：

#defineWS2812_IOC_MAGIC 'W'#defineWS2812_IOC_SET_COUNT _IOW(WS2812_IOC_MAGIC,1, u32) /* 设置灯珠数 */#defineWS2812_IOC_GET_COUNT _IOR(WS2812_IOC_MAGIC,2, u32) /* 读取灯珠数 */

SET_COUNT的实现体现了"先校验、再加锁、后变更"的 ioctl 写法，配套ws2812_realloc_bufs()重新分配发送缓冲与回读缓冲。

设备树配置与加载验证

驱动通过compatible属性与设备树节点匹配，在SPI控制器节点下添加灯带节点即可（以spi0、CS0为例）：

&spi0 { ws2812@0{ compatible ="worldsemi,ws2812-spi"; reg = <0>; spi-max-frequency = <3200000>; led-count = <24>; };};

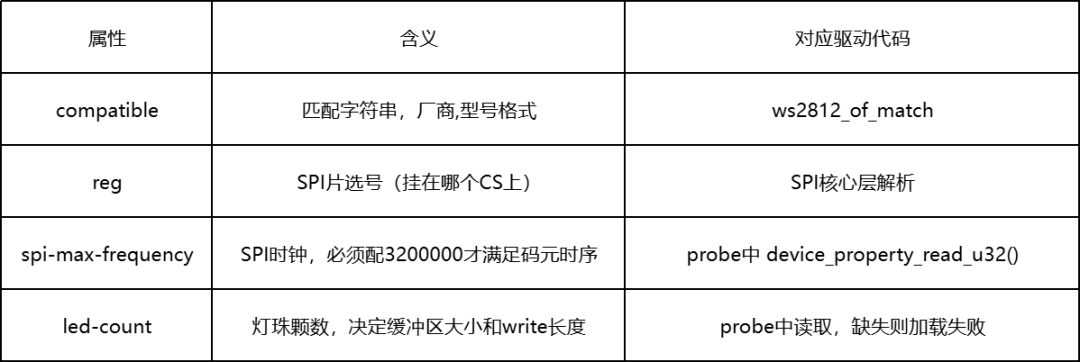

各属性说明：

注意：

led-count是必填项，驱动读不到直接返回-ENODEV；

spi-max-frequency不可随意更改：它直接决定码元宽度，修改后时序将不合规；

SPI core匹配时modalias会剥掉厂商前缀变为ws2812-spi，因此驱动里同时提供同名的spi_device_id表以支持模块自动加载。

板端验证：

# 点红灯（第一颗）printf'\xff\x00\x00'> /dev/ws2812_spi0# 回读当前灯珠状态hexdump -C /dev/ws2812_spi0# 查看内核日志dmesg | grep ws2812

写在最后

综上所述，这套方案的核心价值在于把"时序生成"和"数据搬运"两件事都交给了硬件：SPI控制器负责产生精确波形，其精度只取决于晶振而非CPU调度；DMA负责在数据超过FIFO阈值时自动搬运；CPU仅承担RGB编码这一件事，且在长灯带场景下编码完成后即可转去执行其他任务。

这种"用硬件外设替代软件bit-bang"的思路，在嵌入式驱动开发中具有普适性——无论是SK6812、DHT11，还是红外NEC协议，凡是依赖严格时序的单总线设备，都可以复用"硬件外设造时序 + DMA解放CPU"这一范式。工程师需要做的，只是找到合适的外设时钟频率与码元映射关系。
