西门子PLC SMART G2和ET200SP调通通讯需要多久，相信很对PLC工程师都会说分分钟搞定。我也一样，信誓旦旦的给同事说等我一下，最多10分钟，可这调通之路折腾了我2天时间。给大家分享我的踩坑之路。
以为简简单单，5分钟搞定的事情，却足足折腾我两天，记录我的踩坑之路
先展示我的硬件
l PLC：西门子200SMART G2 CPU ST32，订货号：6ES7 288-1ST32-0AA0
l ET 200SP 分布式 I/O 系统
接口模块ET200SP：IM 155-6 PN ST；订货号：6ES7 155-6AU01-0BN0
基座单元：6ES7 193-6BP00-0DA0（浅色）
IO模块：DI 8x/DQ 8x24VDC/0.5A ST ；订货号：6ES7 133-6BH00-0BA0
此时，我的电脑上面装的软件版本是V3.1
首先：从西门子官网上面下载ET200SP的GSD文件，GSDML-V2.45（20241202），如下图所示，从此开始我的踩坑第一杀：
GSD文件：

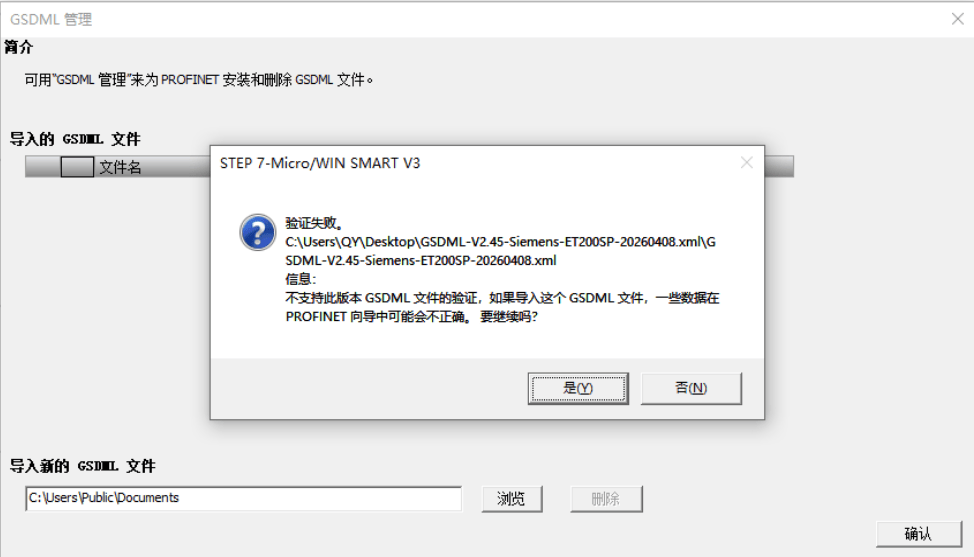

GSD文件验证失败，如下所示：
官网下载的，也能验证失败，没关系，咱不灰心，重新下载一个，于是就有了第2个GSD文件GSDML-V2.45（20260408），心里想找个最新的肯定没问题。也迎来了我的踩坑第二杀：
GSD文件：

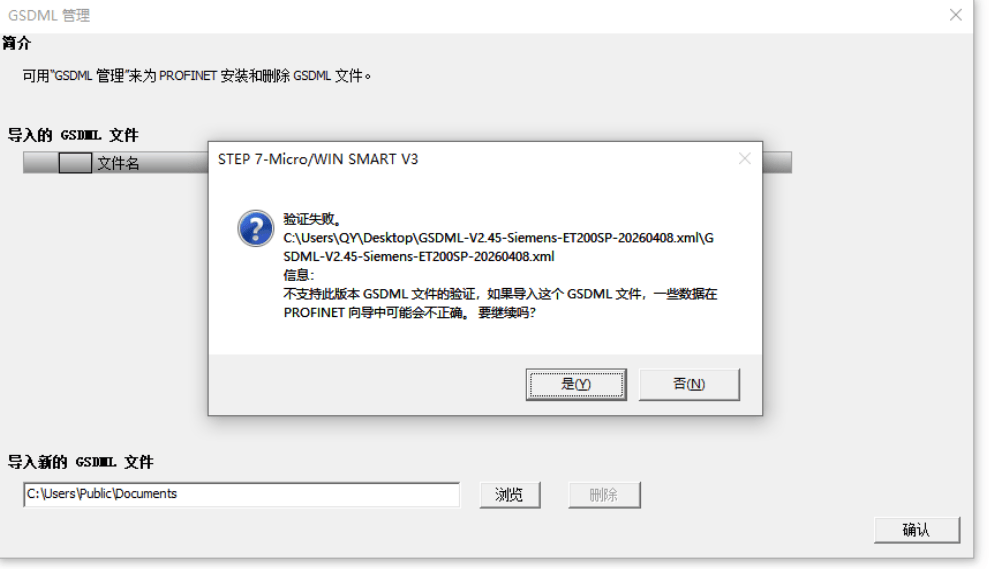

依旧提示GSD文件不正确。

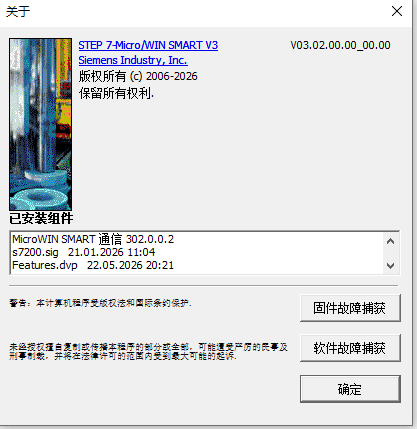

于是乎。聪明的我，想到软件已经出到V3.2，要不下载一个试试看。于是乎，安装了最新的SMART V3.2。

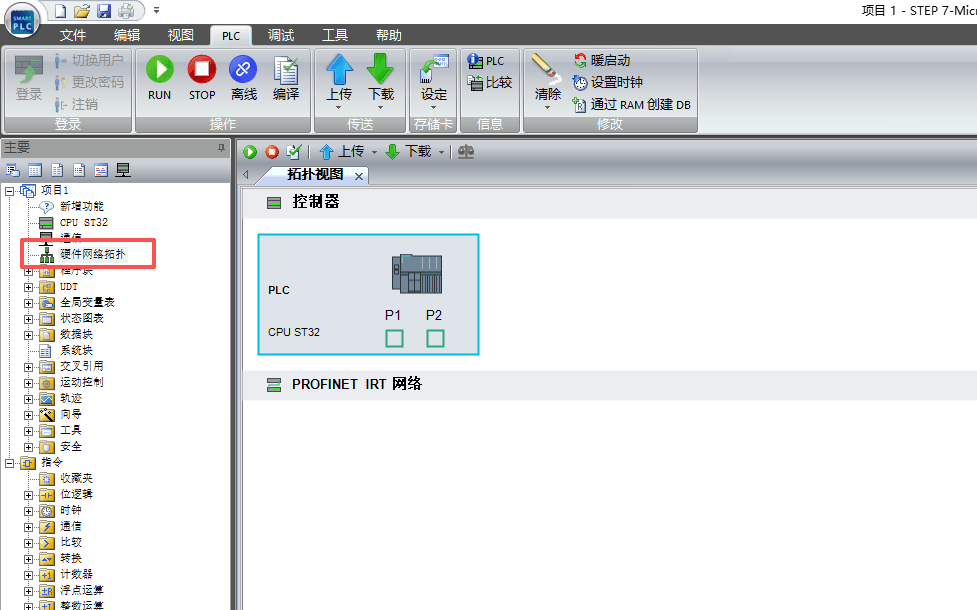

发现SMART V3.2和SMART V3.2软件在关于PROFINET通讯的配置上有很大差异。之前的版本都是PROFINET配置向导，到了V3.2变成了硬件网络拓扑，还在想V3.2还真是不一样，有点TIA 博途的感觉了。

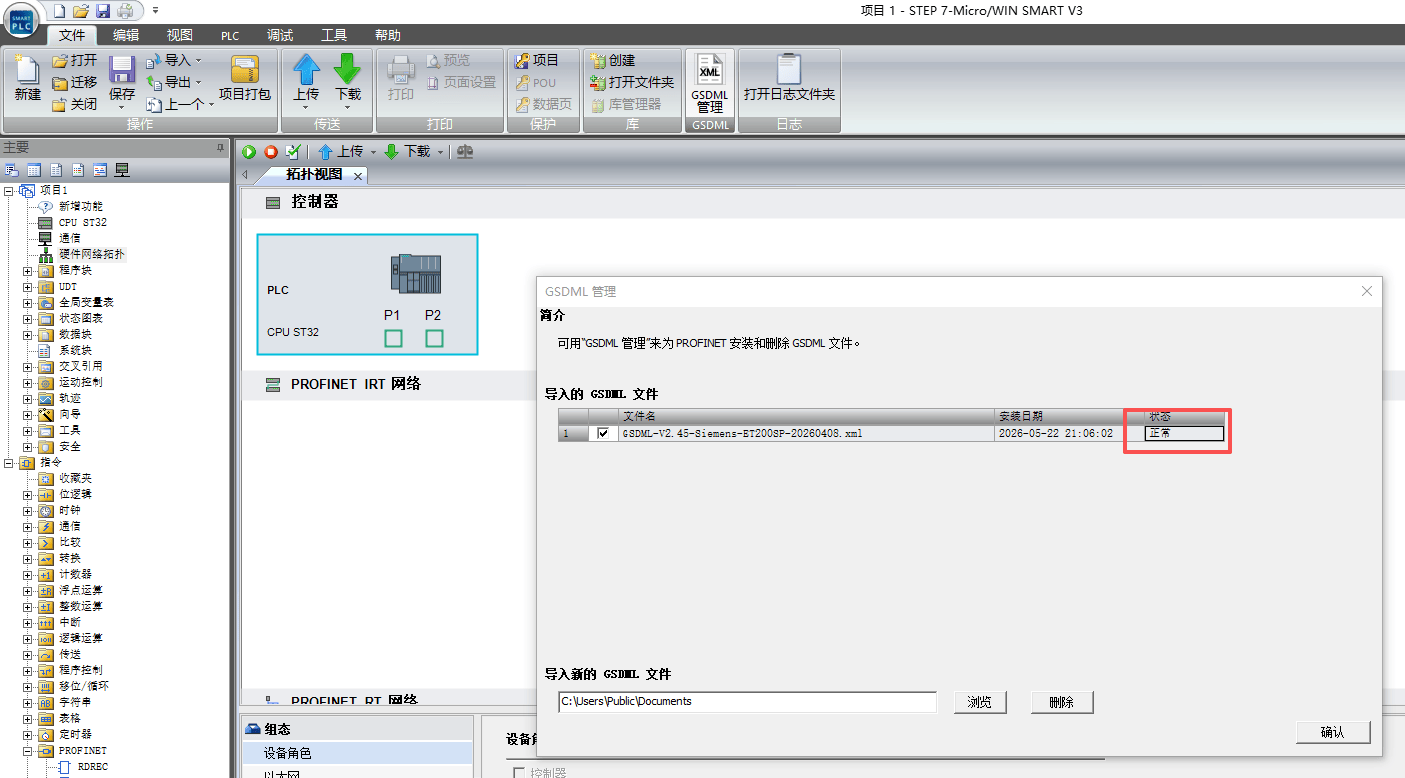

导入GSD文件正常，以为成功向我招手。

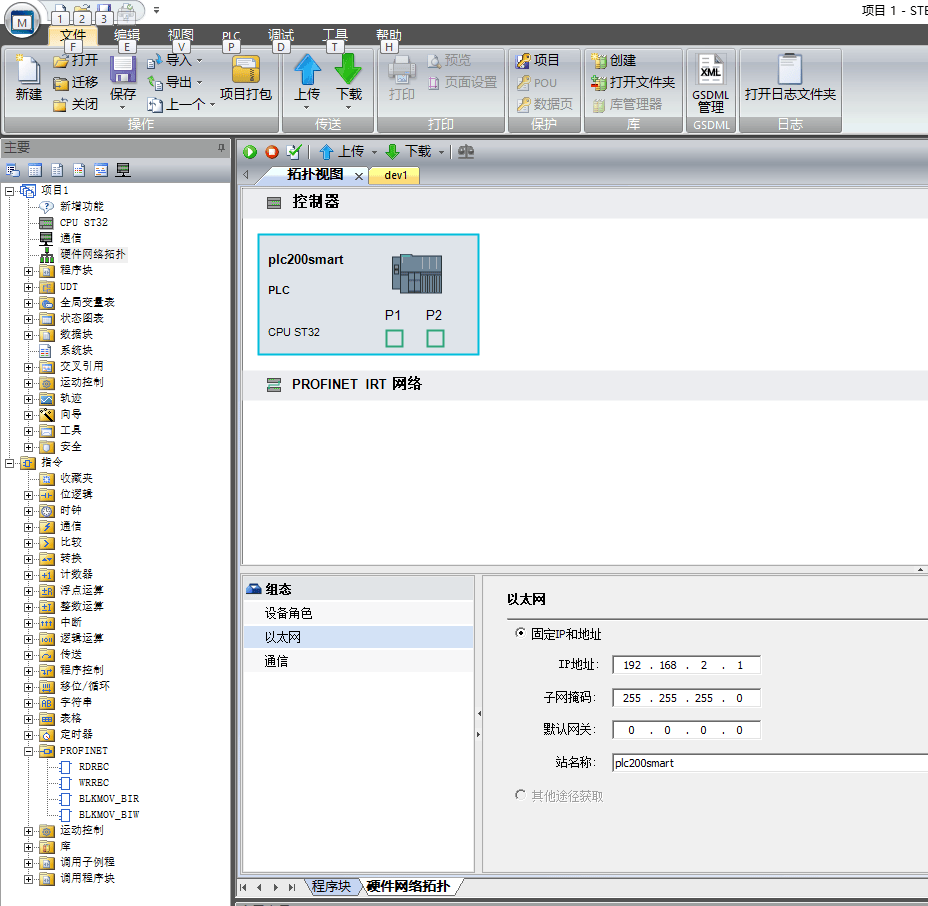

设置PLC的IP地址和站名称
以为一切ok，下载进PLC
通信报错
这时候，就各种折腾，也开始我的自我怀疑，型号是不是写错了，哪里是不是忘记设置了。
但是，现实就是各种打脸，就是通不上。

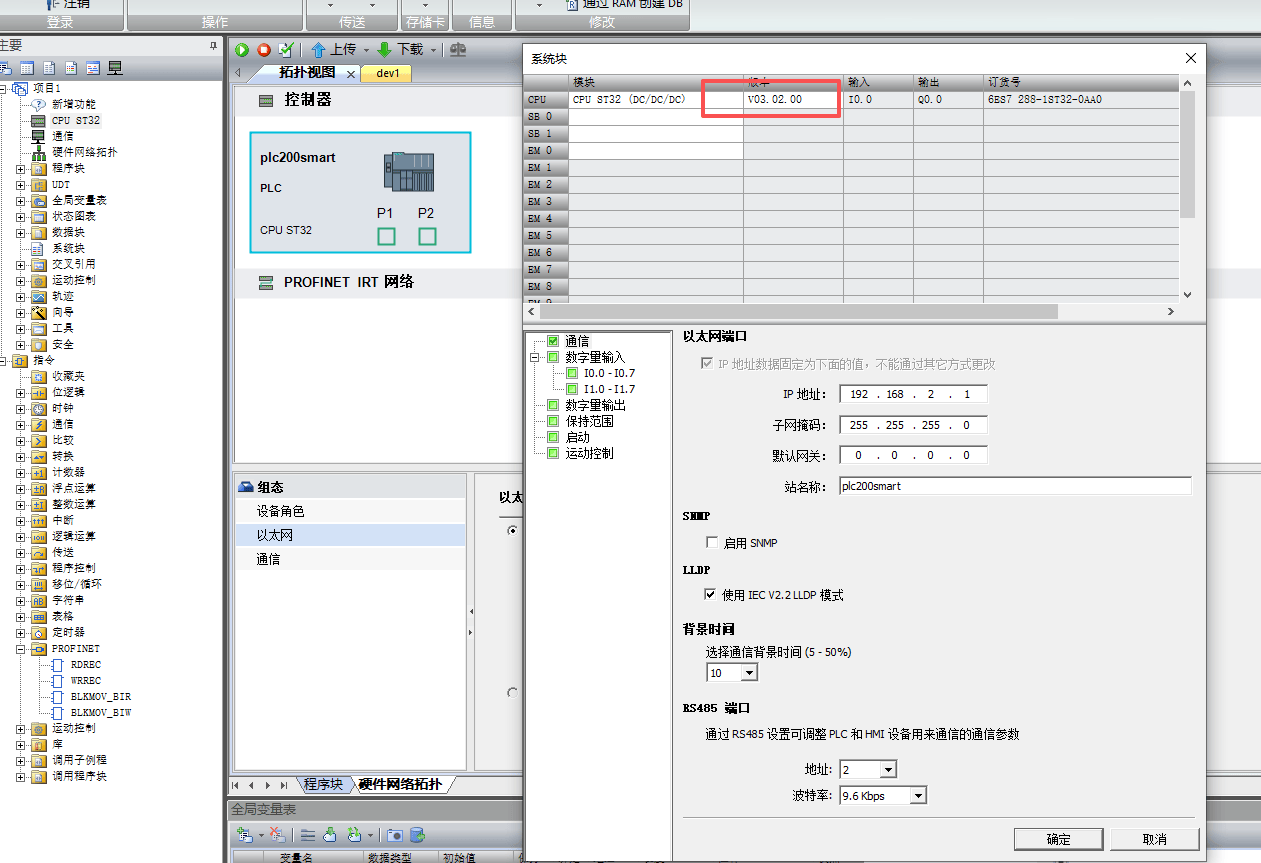

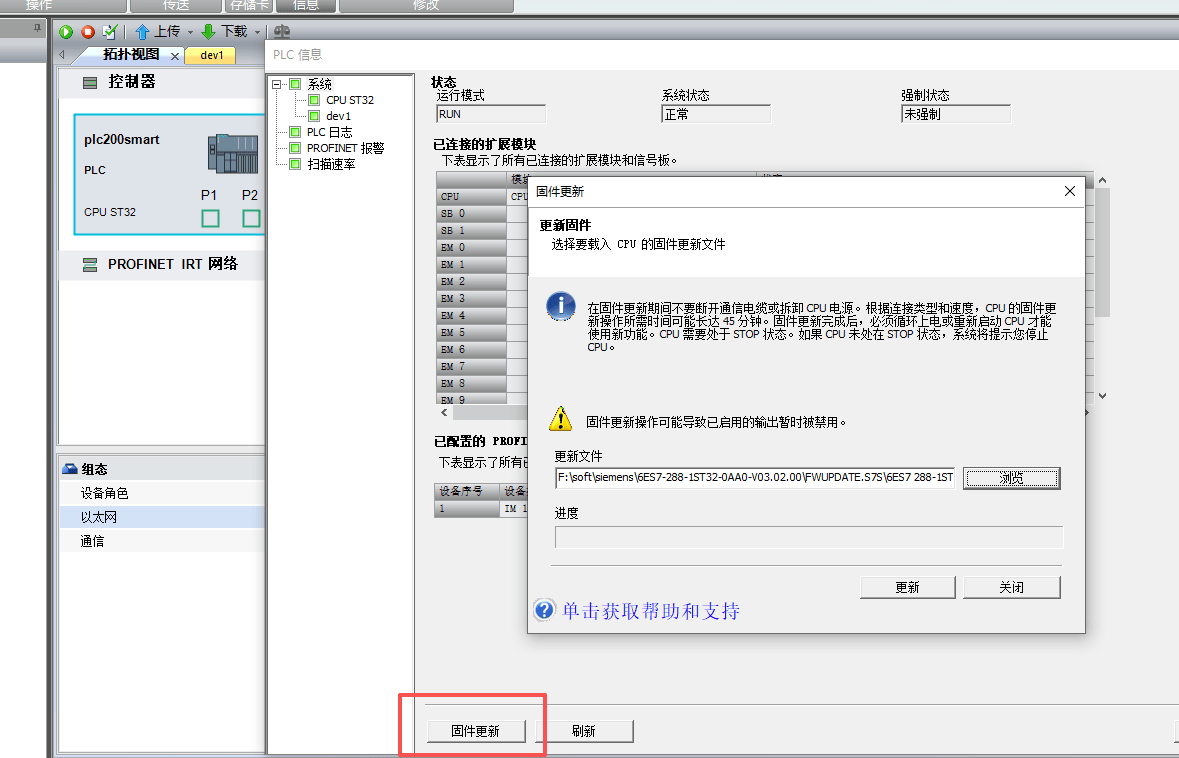

于是，大聪明的我开始新一轮的折腾，想到我用的最新的V3.2的软件，可是PLC的固件版本是V3.1，于是乎，下载了最新的固件，升级了PLC的固件
想着用着最新的软件，最新的硬件，总不会错了
然而我还是天真了。通信依旧报错。

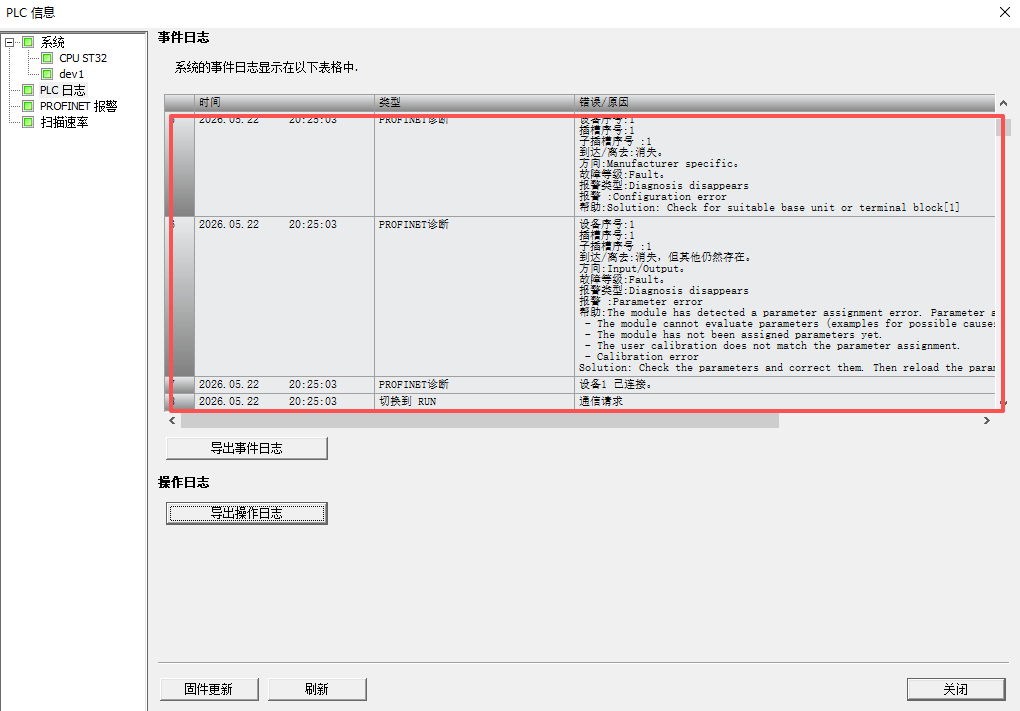

查看PLC信息
1#插槽出错IO模块报错，可是这个之前用的好好的。

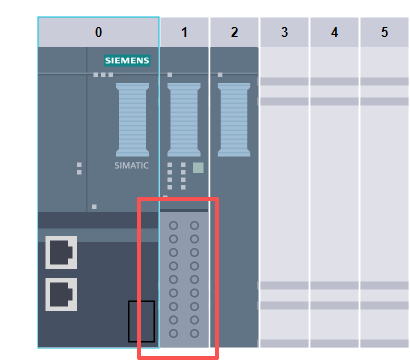

突然看到这个
如梦初醒，这个底座颜色不对呀。硬件是浅色底座，视图中确实深色的。可是问题找到了，怎么解决呢。
于是乎，开始上网查询的解决问题之路（后面就知道下面标红这句话多离谱）
出现各种说法：S7-200 SMART V3 软件的本质限制
它只能通过 GSD 文件导入 ET200SP 模块，不支持 BaseUnit / 电位组的任何配置，软件会按 “默认电位组” 下发参数。
虽然用了深色基座，但以下情况仍会触发报错：
· 导入的 GSD 文件版本过低，不兼容 IM 155-6 PN V4.2 接口模块
· GSD 文件中模块的参数定义不完整，与你使用的 DI/DQ 模块 V1.0 固件不匹配
· 终端模块未安装或型号错误，导致背板总线无法闭合，触发Server module错误
难道是我的IM155-5固件版本太低，于是下载了V6.3固件，准备升级
发现IM155-6PN（6ES7 155-6AU01-0BN0）固件无法升级
开始出现如下的解决方案
方案 1：最省事的硬件改造（优先推荐）
把浅色基座换成深色（共享电位组）基座，直接从物理上解决矛盾。
· 现场只挂了 1 个模块，把它的基座换成深色（如 BU15-P16+A0+2B），就能和 SMART 的默认组态兼容，不需要改软件配置。
· 操作步骤：
1. 断电，把 6ES7 133-6BH00-0BA0 模块的浅色基座拆下来
2. 换上同规格的深色共享电位组基座，装回模块并卡扣到位
3. 重新上电，通讯大概率直接恢复正常
方案 2：用博途先给 ET200SP 组态，再给 SMART 用（不换硬件）
这个方法的核心是：先让 ET200SP 在博途中完成正确的基座 / 电位组配置，固化参数后，再交给 SMART 控制。
· 操作步骤：

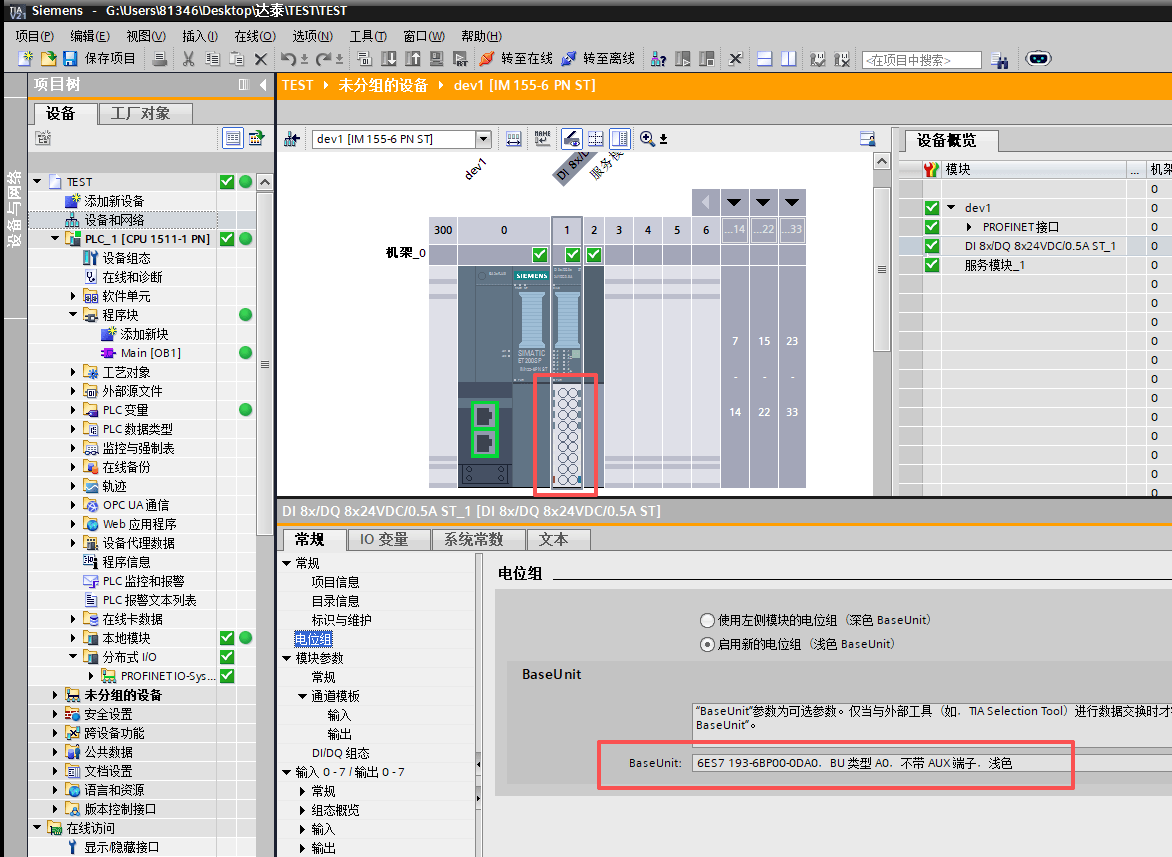

1. 用 TIA 博途软件新建项目，组态你的 ET200SP 站（IM155-6 PN V4.2 + 6ES7 133-6BH00-0BA0 + 浅色基座 + 终端模块）
2. 在博途中给浅色基座的模块设置 “启用新电位组”，并配置好供电参数
3. 把组态下载到 ET200SP 接口模块中，此时 ET200SP 的参数已经和硬件匹配
4. 回到 SMART 软件，只做 IP 和设备名的配置，不修改任何模块参数，重新下载 PLC 程序
5. 上电后，ET200SP 会以博途下载的参数运行，SMART 只负责 IO 数据交互，不再报错
想着但是换硬件时间来不及，使用方案2吧，使用博途对其进行设置
然而依旧通信无法建立起来。

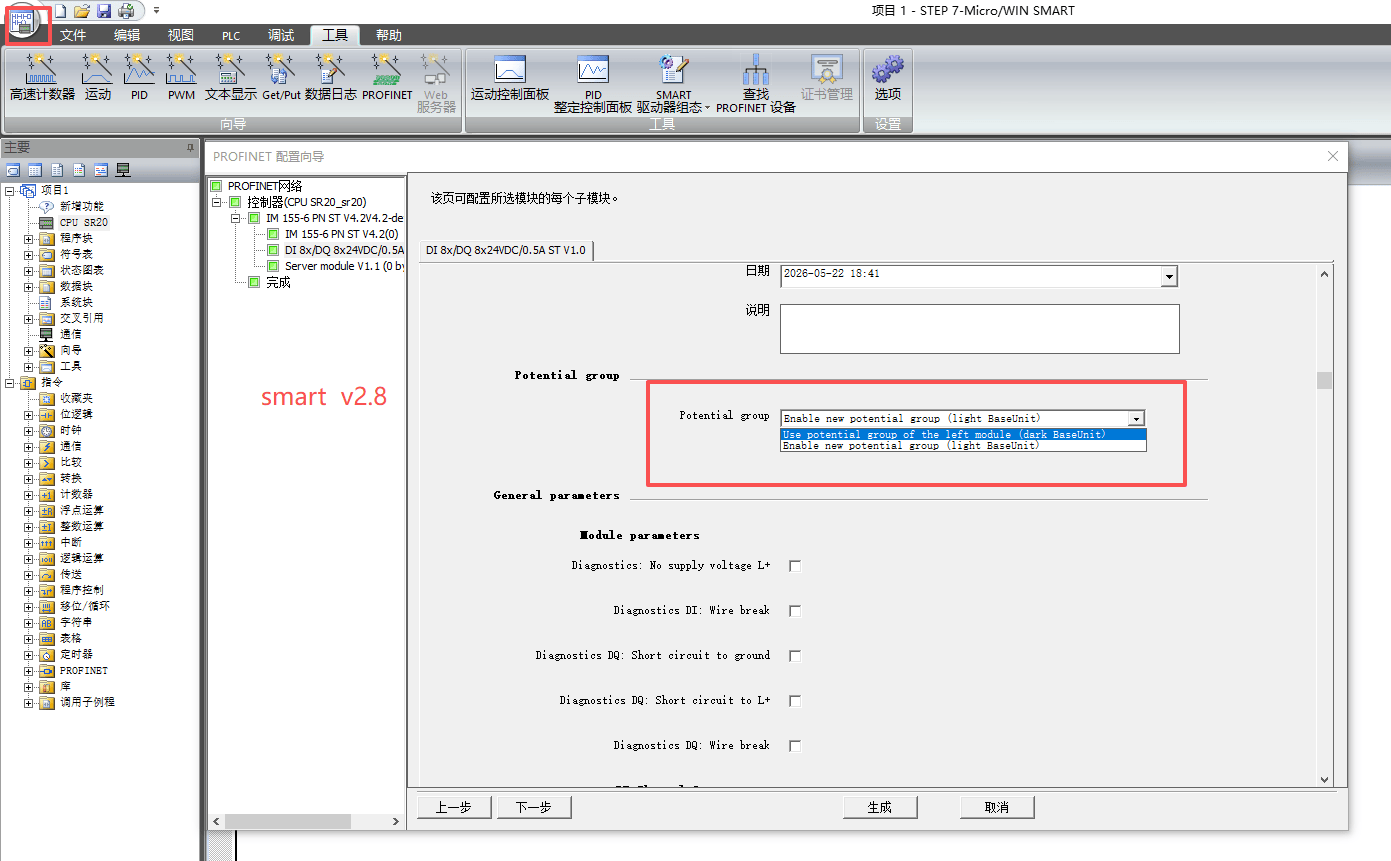

.经过以上九杀，难道只能换硬件？不甘心的我，想到以前没升级G2之前的smart软件都可以更换基座单元是浅色还是深色。还特地打开smart V2.8软件查看。
这个时候，心里各种吐槽西门子，最新的G2 V3.2软件为什么不能修改基座单元，难道只有换硬件这一条路了吗？
于是想到之前G2 V3.1 ，只是说GSD验证失败，我没试，怎么就确定不能用呢。于是乎，卸载SMART G2 V3.2，重新安装SMART G2 V3.1。一切貌似又回到了起点。GSD文件依旧出先验证失败，管他呢，验证失败也继续。

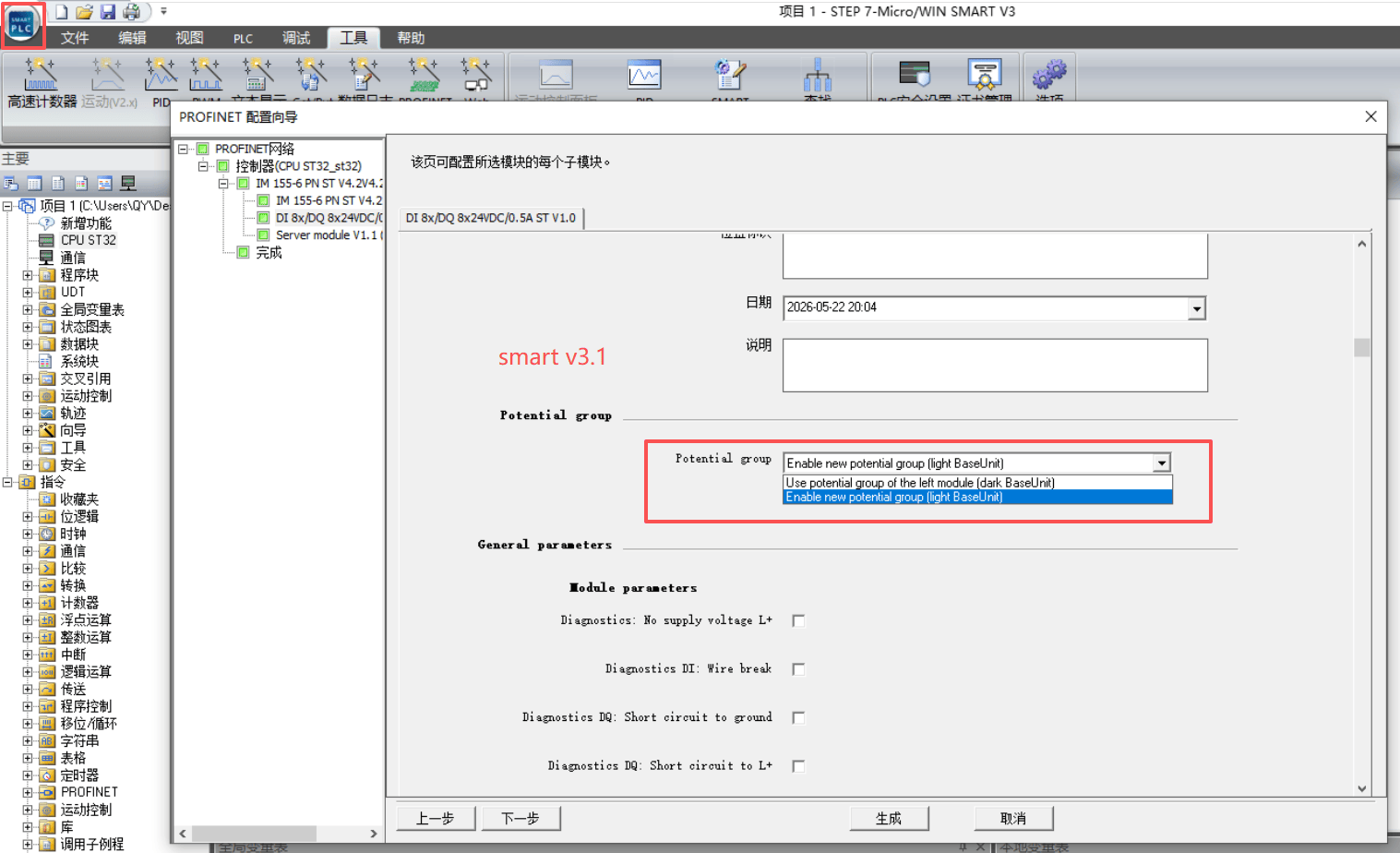

G2 V3.1的profinet配置向导跟之前V2.8的是一致的。
然而，奇迹就出现在回到原点，重新开始的时候。
配置完成，下载进去，
通信正常！

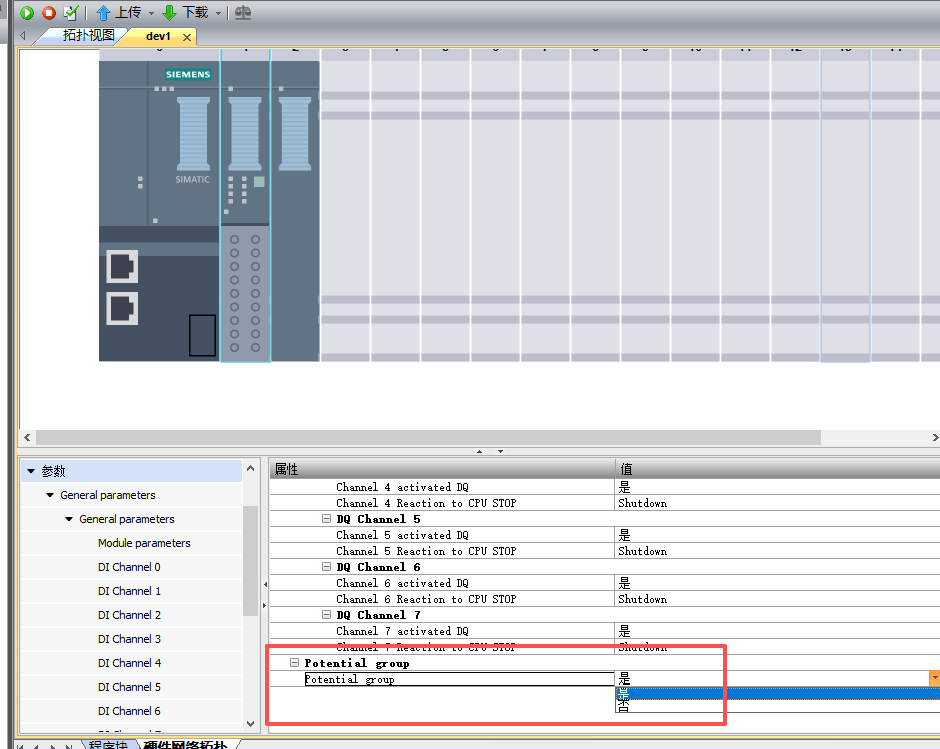

但是，你以为这就完了。不信邪的我，再一次打开G2 V3.2软件进行配置
这一次，选择是，下载进去，就可以通信。
可是可是，我之前我改过，也试过，各种折腾就是不行。
我自我怀疑，难道真的这么邪乎。
反过来想，可能想让我记忆的刻骨铭心一些，可能真的是自己粗心而不自知。为自己的粗心长个教训吧。
你们踩过那些调试的坑？
